Системы контроля доступа как продолжение ограждений: учебный модуль

Ограждение само по себе решает только одну задачу — физически обозначает границу. Но как только нужно понять, кто, когда и на каком основании проходит через эту границу, в работу включаются системы контроля доступа. Для инженера и монтажника это уже не «дополнение к воротам», а логичное продолжение всей ограждающей инфраструктуры.

В реальных проектах СКУД редко существует отдельно. Она работает вместе с воротами, калитками, шлагбаумами, турникетами, домофонией, камерами и пожарной автоматикой. Поэтому важно не просто поставить считыватель или контроллер, а собрать систему, которая будет безопасной, понятной пользователю и удобной в обслуживании. За годы монтажа в Уфе я не раз убеждался: если СКУД проектируют как довесок, а не как часть периметра, переделки неизбежны.

Что такое СКУД и зачем она нужна в связке с ограждениями

СКУД — это система, которая ограничивает, разрешает и фиксирует доступ людей или транспорта на объект. В контексте ограждений она отвечает за управляемый проход через точки входа и выезда.

Если упростить, ограждение отвечает на вопрос: «Где граница?», а СКУД — на вопросы:

• кто имеет право пройти;
• когда именно можно пройти;
• каким способом происходит проход;
• как событие фиксируется в журнале.

Где СКУД особенно нужна

• жилые комплексы и дворовые территории;
• склады и производственные площадки;
• офисные центры;
• школы, детские сады, медучреждения;
• парковки и въезды для транспорта;
• стройплощадки и временные ограждения;
• режимные и технологические зоны.

Почему СКУД логично ставится рядом с ограждением

Ограждение без контроля доступа можно обойти через калитку, ворота, служебный проход или общий вход. СКУД превращает точку прохода в управляемый узел, где можно:

• выдавать доступ по карте, брелоку, PIN-коду, биометрии или смартфону;
• разграничивать права по времени и зонам;
• вести историю проходов;
• быстро блокировать утерянные идентификаторы;
• интегрировать проход с охраной, видеонаблюдением и сигнализацией.

По опыту уфимских объектов, даже на небольшой парковке СКУД окупается за счёт порядка: жители перестают парковаться хаотично, а охрана получает прозрачную картину.

Из чего состоит система контроля доступа

Базовая СКУД строится по понятной схеме: идентификатор → считыватель → контроллер → исполнительное устройство → журнал событий.

Основные элементы

• Идентификатор — карта, брелок, код, смартфон, биометрический признак.
• Считыватель — устройство, которое распознает идентификатор. На улице критично брать модели с IP65 и выше, особенно в уфимские морозы, когда пластик дешёвых считывателей трескается.
• Контроллер — «мозг» системы, принимает решение, дать доступ или отказать. Лучше размещать в отапливаемом помещении или термошкафу — при −35°C электроника может глючить.
• Исполнительное устройство — замок, турникет, шлюз, привод ворот, защелка, электромагнитный замок.
• Датчики состояния — геркон, концевик, датчик положения двери, сигнал «проход разрешен».
• Источник питания — блок питания, аккумулятор, резервное питание. Обязательно считаем пусковые токи замков и приводов, иначе в пике просадки напряжения контроллер уйдёт в перезагрузку.
• Программное обеспечение — для настройки пользователей, прав доступа и отчетов.

Таблица: что чем управляет

Как СКУД продолжает архитектуру ограждения

Правильный подход начинается не с выбора оборудования, а с понимания сценария прохода. На объекте мы сначала рисуем маршруты людей и машин, а потом уже подбираем «железо».

1. Пешеходный доступ

Обычно это калитка, дверь или турникет. Здесь важно:

• разделить вход и выход;
• предусмотреть аварийное открывание (особенно на путях эвакуации);
• обеспечить работу при отключении питания — замок должен либо разблокироваться, либо иметь механический дубль;
• не создавать очередей в часы пик — для проходной школы или офиса турникет должен успевать пропускать поток без задержек.

2. Транспортный доступ

Чаще всего это ворота или шлагбаум. Важные нюансы:

• нужен контроль за петлей, радиодоступом или кнопкой вызова;
• автоматическое закрытие должно учитывать безопасность — фотоэлементы и датчики наличия транспорта обязательны;
• при интенсивном трафике критично учитывать скорость работы привода и время реакции СКУД. Если контроллер «думает» 2 секунды, а ворота открываются 15, в час пик образуется пробка.

3. Комбинированный доступ

На одном объекте часто встречается связка:

• шлагбаум для машин;
• калитка для пешеходов;
• турникет для персонала;
• домофон для посетителей;
• видеонаблюдение для подтверждения личности.

Именно такой сценарий чаще всего встречается на реальных объектах в России: жилые комплексы, промзоны, офисные дворы, парковки, складские территории. В Уфе типичный пример — ЖК с подземным паркингом: шлагбаум на въезде, калитка во двор, турникет в холле, и всё это должно работать в единой логике.

Какие задачи решает СКУД на объекте

Безопасность

Система снижает риск несанкционированного доступа и помогает разделить потоки. Например, на складе водители не должны попадать в зону отгрузки без разрешения, а сотрудники — выходить через автомобильные ворота.

Учет и дисциплина

Можно видеть, кто и когда проходил через точку доступа. Это дисциплинирует и персонал, и посетителей. При конфликтных ситуациях журнал событий — неоспоримый аргумент.

Управление режимами

Например:

• сотрудники проходят по расписанию;
• подрядчики — только в рабочие часы;
• посетители — по разовому пропуску;
• транспорт — только по списку номеров или картам.

Интеграция с другими системами

СКУД часто объединяют с:

• видеонаблюдением;
• пожарной сигнализацией;
• охранной сигнализацией;
• диспетчеризацией;
• системой учета рабочего времени;
• домофонией;
• автоматикой ворот и шлагбаумов.

На одном из объектов мы интегрировали СКУД с пожаркой: при тревоге все турникеты и замки эвакуационных выходов разблокировались автоматически. Это требование норм, и его нельзя игнорировать.

Типовые архитектуры: что ставят на практике

Простая схема

Подходит для небольшого офиса, склада или служебного входа.

Состав:

• один контроллер;
• один считыватель;
• электрозамок;
• кнопка выхода;
• блок питания.

Плюсы:

• недорого;
• быстро монтируется;
• легко обслуживается.

Минусы:

• мало сценариев;
• ограниченная масштабируемость.

Сетевая схема

Нужна, если несколько точек прохода и требуется централизованное управление.

Состав:

• несколько контроллеров;
• сетевое подключение;
• сервер или облачное ПО;
• единая база пользователей;
• журнал событий.

Плюсы:

• централизованный контроль;
• гибкие права доступа;
• удобная отчетность.

Минусы:

• сложнее проектирование;
• выше требования к электропитанию и сети.

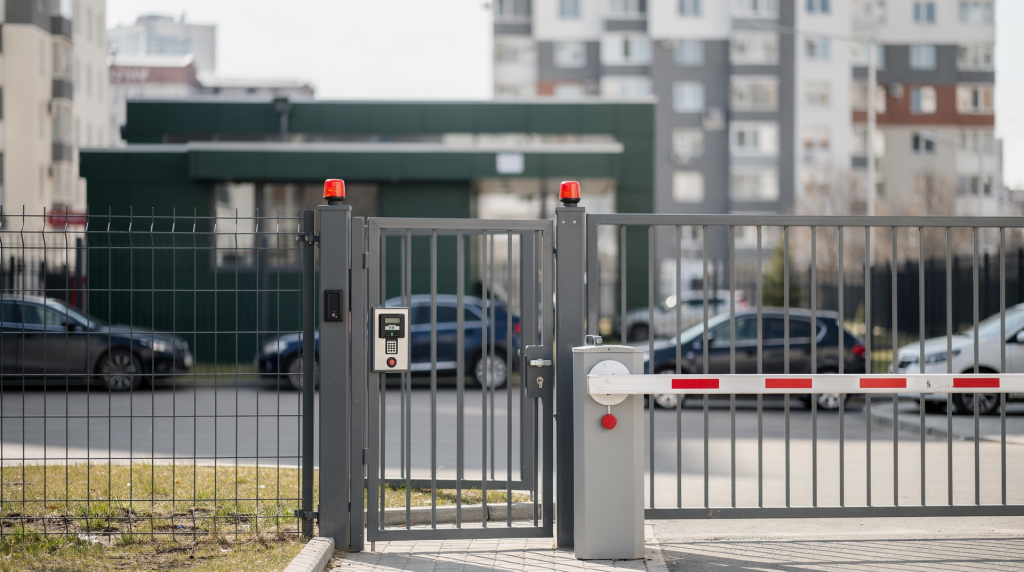

Схема с интеграцией в ограждения

Это типовой вариант для территории с воротами, калитками и шлагбаумом.

Задача монтажа здесь — не просто открыть проезд, а синхронизировать:

• разрешение доступа;
• открытие исполнительного устройства;
• контроль фактического прохода;
• возврат системы в закрытое состояние.

Например, после проезда машины шлагбаум не должен опуститься на следующую, пока та не покинет зону петли. Если СКУД дала команду, а привод не отработал из-за обледенения, система должна зафиксировать отказ и выдать предупреждение охране.

Что важно учесть при проектировании

1. Логика прохода

Перед подбором оборудования нужно ответить:

• сколько людей и машин проходит в час;
• есть ли разделение на сотрудников, гостей и подрядчиков;
• нужен ли разовый доступ;
• кто и как будет администрировать систему.

2. Режим работы

Один и тот же объект днем и ночью работает по-разному. Утром может быть пик прохода, вечером — минимальный трафик. Это влияет на:

• тип турникета;
• скорость привода;
• емкость контроллера;
• необходимость антидубля и анти-пассбека.

3. Поведение при аварии

Нужно заранее определить:

• что происходит при отключении света;
• как разблокировать дверь или калитку;
• как обеспечить эвакуацию;
• что делать при отказе считывателя или контроллера.

В Уфе нередки веерные отключения электричества зимой. Если замок калитки остаётся закрытым без резервного питания, жители просто ломают его ломом. Поэтому аккумуляторный резерв — не опция, а необходимость.

4. Условия эксплуатации

Для улицы критичны:

• температура (зимой до −40°C, летом до +40°C);
• влага и резкие перепады, вызывающие конденсат внутри корпусов;
• пыль и песок, попадающие в механизмы замков;
• обледенение — особенно для электромагнитных замков и считывателей без подогрева;
• механические нагрузки от ветра и снега;
• вандальные риски — антивандальные считыватели и скрытая проводка обязательны.

Оборудование для внутреннего холла и для уличного периметра — это не одно и то же. Уличный считыватель должен иметь силиконовую прокладку и подогрев стекла, иначе после ледяного дождя он перестанет читать карты.

Ошибки, которые чаще всего допускают на объектах

Ошибка 1. Ставят СКУД «поверх» уже готового ограждения

В итоге замок не подходит к полотну, кабельных каналов нет, питание приходится тянуть в обход, а обслуживание становится неудобным. Особенно часто вижу это на распашных воротах: контроллер ставят на столб, а провода к приводу висят по створке — через месяц их перетирает.

Ошибка 2. Не считают трафик

Если поставить слабый турникет на проходной с высоким потоком, будут очереди, постоянный износ и жалобы пользователей. Для проходной завода с 500 сотрудниками нужен турникет с пропускной способностью не менее 30 человек в минуту, иначе утром образуется толпа.

Ошибка 3. Не предусматривают аварийный режим

Особенно часто это встречается на калитках и дверях. В экстренной ситуации система должна открываться предсказуемо и безопасно. По нормам пожарной безопасности эвакуационные выходы должны разблокироваться одной кнопкой или автоматически.

Ошибка 4. Экономят на питании

Слабый блок питания, отсутствие аккумулятора или неправильный расчет нагрузки приводят к ложным отказам и «плавающей» работе. При −30°C ёмкость аккумулятора падает вдвое, и если не заложить запас, система ляжет через 10 минут после пропадания сети. В Уфе это критично.

Ошибка 5. Не синхронизируют СКУД с механикой ворот

Контроллер может дать команду, но ворота не откроются, если:

• привод не готов (не взведён, заблокирован концевиком);
• датчик положения неисправен;
• неправильно настроено время импульса открытия;
• не учтена логика безопасности (например, фотоэлементы запрещают движение).

Пошаговый алгоритм: как собрать систему без лишних переделок

Шаг 1. Описать сценарии доступа

Составьте список:

• кто проходит;
• через какую точку;
• в какое время;
• с каким уровнем прав.

Шаг 2. Разделить точки доступа

Отдельно выпишите:

• пешеходные входы;
• автомобильные въезды;
• служебные проходы;
• аварийные выходы.

Шаг 3. Выбрать тип идентификации

Самые распространенные варианты:

• карта;
• брелок;
• PIN-код;
• смартфон;
• биометрия.

Для уличных калиток в Уфе я рекомендую бесконтактные карты или брелоки — они не боятся мороза, в отличие от сканеров отпечатков, которые могут отказать при −20°C.

Шаг 4. Подобрать исполнительную часть

Под каждый узел нужны свои решения:

• для калитки — замок и доводка;
• для ворот — связка с приводом;
• для шлагбаума — управляющий контроллер и датчики;
• для турникета — управление проходом и антидубль.

Шаг 5. Проверить электропитание

Нужно посчитать:

• потребление всех устройств;
• резерв на пусковые токи (электрозамки и приводы берут в момент старта в 2-3 раза больше номинала);
• время автономной работы от аккумулятора с учётом зимнего снижения ёмкости;
• схему резервирования — желательно отдельный автомат и УЗО для СКУД.

Шаг 6. Продумать монтаж и сервис

До начала работ проверьте:

• трассы кабелей — лучше закладывать в гофру или лоток ещё на этапе строительства ограждения;
• место под блок питания — сухое, желательно отапливаемое;
• доступ к контроллеру — чтобы не демонтировать обшивку ворот для замены предохранителя;
• возможность обслуживания без демонтажа ограждения.

Чек-лист перед запуском объекта

• ☐ Все точки доступа перечислены и описаны.
• ☐ Права пользователей распределены по группам.
• ☐ Аварийное открывание проверено (в том числе при отключении питания).
• ☐ Питание рассчитано с резервом, аккумулятор протестирован на реальную нагрузку.
• ☐ Исполнительные устройства согласованы с механикой ограждения.
• ☐ Считыватели защищены от погодных условий (козырьки, подогрев, гермовводы).
• ☐ Логи событий сохраняются, настроена синхронизация времени.
• ☐ Инструкции для охраны и администратора подготовлены.
• ☐ Пользовательский сценарий проверен на практике (проход с картой, выход по кнопке, проезд машины).
• ☐ Проведено тестирование при отключении питания — система перешла в безопасное состояние и восстановилась после подачи.

Как объяснить заказчику ценность СКУД простыми словами

Часто заказчик думает, что СКУД — это просто «чтобы дверь открывалась картой». На самом деле система нужна для трех вещей:

• управлять доступом;
• понимать, кто и когда прошел;
• не допускать хаотичной эксплуатации ограждения.

Если объекту нужно больше, чем просто закрытая территория, без СКУД не обойтись. Я обычно привожу пример: «Представьте, что у вас 50 сотрудников и одна калитка. Без СКУД вы никогда не узнаете, кто опоздал, кто ушёл раньше, и кто вообще заходил в выходной. А с системой — вся история перед глазами».

Связка СКУД, ограждений и автоматики: где проходит граница ответственности

Монтажник ограждений должен понимать не только механику, но и логику автоматизации. Ошибка в одном узле может обрушить всю систему.

Что относится к ограждению

• конструкция ворот, калиток, секций;
• опоры, петли, направляющие;
• механическая прочность;
• удобство и ресурс эксплуатации.

Что относится к автоматике

• привод;
• блок управления;
• датчики;
• цепи безопасности.

Что относится к СКУД

• идентификация;
• права доступа;
• журнал событий;
• сценарии прохода;
• связь с охраной и диспетчеризацией.

На практике все три части должны работать как один комплекс. Если ограждение спроектировано без учёта прокладки кабелей, а автоматика не поддерживает внешние команды от СКУД, объект превращается в лоскутное одеяло, которое постоянно требует ремонта.

FAQ

Что лучше для калитки: электромагнитный или электромеханический замок?

Для улицы и активной эксплуатации чаще выбирают решение по условиям объекта. Электромеханика удобна, когда нужна понятная фиксация и механический ресурс; электромагнитный замок хорош там, где важна простота логики и быстрый выход из режима удержания. В уфимском климате я склоняюсь к электромеханике с защитным козырьком — она меньше зависит от обледенения и не боится отключений питания (остаётся закрытой механически). Но окончательное решение зависит от сценария и требований безопасности.

Можно ли подключить СКУД к уже установленным воротам?

Да, если есть доступ к блоку управления, резерв по питанию и возможность корректно встроить команду открытия в существующую логику. Перед подключением нужно проверить совместимость по сигналам и режимам работы. Частая проблема — старые приводы с управлением по двум проводам, где нет входа для сухих контактов. Тогда приходится ставить промежуточное реле или адаптер.

Что делать, если на объекте высокий поток людей?

Нужен расчет пропускной способности. Для интенсивного трафика часто используют турникеты, ускоренные считыватели, сетевую СКУД и четкое разделение входа и выхода. Также важно исключить повторный проход по одной карте (антипассбек) и предусмотреть широкие проходы для маломобильных групп.

Нужен ли интернет для работы СКУД?

Не всегда. Локальные системы работают автономно. Интернет нужен, если используется облачное управление, удаленный мониторинг или централизованная админка на нескольких объектах. Но даже в локальной версии рекомендую организовать удалённый доступ для диагностики — экономит выезды.

Какой самый частый просчет при монтаже?

Самый частый просчет — отсутствие проектной логики на этапе ограждения. Когда СКУД добавляют в последний момент, начинаются проблемы с кабелями, питанием, местом под оборудование и аварийным открыванием. Второй по частоте — неправильный выбор сечения кабеля для замков: на длинных линиях падение напряжения приводит к тому, что замок не срабатывает.

Вывод

Системы контроля доступа — это не отдельный «модуль где-то рядом», а естественное продолжение ограждений. Как только объекту требуется управлять проходом, фиксировать события и разграничивать права, СКУД становится частью общей инженерной схемы.

Для монтажника и проектировщика здесь важны не только бренды и модели, а логика объекта: сценарии доступа, трафик, аварийные режимы, питание, интеграция с автоматикой и удобство обслуживания. Чем раньше это учтено, тем меньше переделок, отказов и конфликтов на эксплуатации. В условиях уфимских морозов и перепадов температур каждая мелочь — от термокожуха до резервного аккумулятора — определяет, будет ли система работать годами или встанет в первую же зиму.
