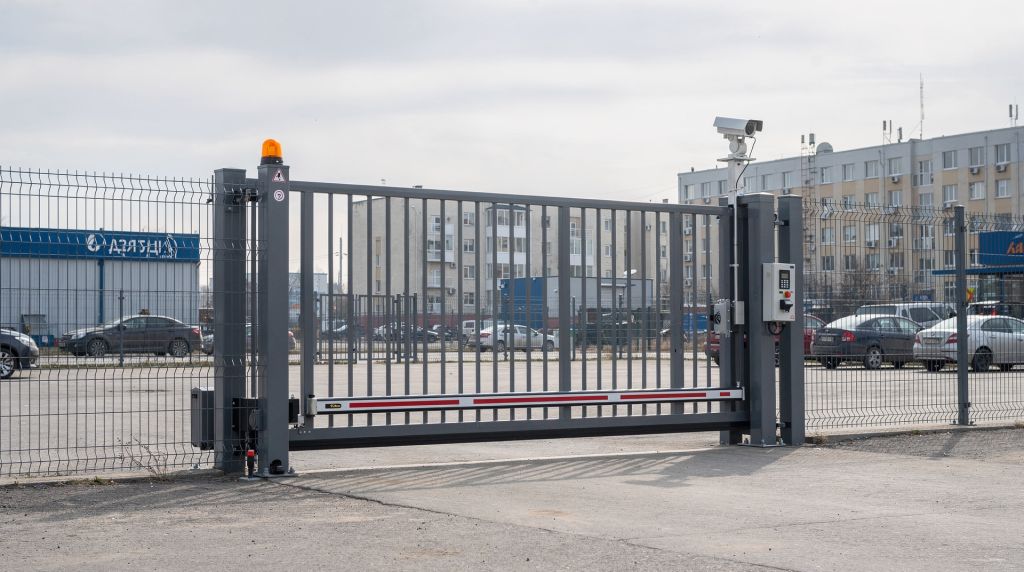

Нормативные требования к ограждениям и автоматике на объектах РФ

Когда ко мне на стол ложится проект ограждения с автоматикой, я первым делом смотрю не на марку привода, а на то, как система поведёт себя в реальной эксплуатации. Ошибки, заложенные на стадии подбора или монтажа, потом выливаются в травмы, остановку проезда и претензии надзорных органов. В Уфе с нашими морозами под минус сорок, обильными снегопадами и пучинистыми грунтами цена просчёта возрастает кратно: примерзают направляющие, клинит разблокировку, лопаются пластиковые шестерни. В этой статье — практический разбор нормативных требований, которые реально проверяют на объектах, и на что обращать внимание, чтобы не переделывать.

Какие объекты и системы попадают под требования

Под «ограждениями и автоматикой» на практике понимают не только заборы и ворота. В контур входят:

• распашные и откатные ворота;
• шлагбаумы;
• автоматические двери;
• турникеты;
• приводные калитки;
• секционные и рулонные ворота;
• элементы периметрального ограждения;
• системы контроля доступа, связанные с движением людей и транспорта.

Часто забывают, что даже небольшая калитка с электрозамком или рольставни в складском проёме попадают под действие технических регламентов. Нормативные требования зависят от типа объекта: жилой дом, склад, производственная площадка, офисный центр, торговый объект, социальное учреждение, режимная территория. На одном и том же участке к воротам может применяться сразу несколько документов: строительные нормы, требования пожарной безопасности, электробезопасности, доступности, а также отраслевые и технические регламенты. Например, на парковке бизнес-центра откатные ворота должны одновременно удовлетворять пожарным нормам по ширине проезда, требованиям безопасности машин и нормативам для маломобильных групп, если рядом пешеходная зона.

Что регулирует нормативную базу в России

Главная ошибка — искать один «универсальный ГОСТ на все ворота». Его нет. На практике проект и монтаж проверяют по совокупности документов. Я не раз сталкивался с ситуацией, когда заказчик показывал сертификат на привод и считал, что этого достаточно. Но сертификат на компонент не делает безопасной всю конструкцию, собранную на объекте.

Основные группы требований

Что обычно требуют документы на практике

• исключить опасные зоны защемления и сдвига;
• обеспечить возможность ручного открывания в аварийной ситуации;
• установить предупреждающие знаки и световую сигнализацию, если это необходимо;
• защитить пользователя от контакта с движущимися частями;
• предусмотреть безопасную остановку привода;
• исключить самопроизвольное закрывание при отказе питания, если это опасно;
• обеспечить корректную ширину проезда и прохода;
• не нарушать пожарные и эвакуационные требования;
• соблюсти требования к монтажу электрики и кабельных линий.

В уфимских реалиях к этому добавляется проверка работоспособности при экстремально низких температурах: смазка не должна густеть, концевые выключатели — залипать, а пластиковые элементы — становиться хрупкими. Поэтому всегда рекомендую смотреть на климатическое исполнение оборудования.

Ключевые нормативные документы, которые нужно знать

Ниже — не полный список, а практический минимум, с которым чаще всего приходится работать. Держите его под рукой при приёмке проекта.

Технические регламенты и общие стандарты

• ТР ТС 010/2011 «О безопасности машин и оборудования» — базовый документ для большинства приводных систем. Именно по нему оценивают риски защемления, удара, неконтролируемого движения.
• ТР ТС 004/2011 «О безопасности низковольтного оборудования» — касается электрооборудования и электроприводов. Если блок управления питается от 220 В, он точно подпадает.
• ТР ТС 020/2011 «Электромагнитная совместимость технических средств» — важен для автоматики с электронным управлением, особенно при интеграции с СКУД и пожарной сигнализацией.
• ГОСТы по безопасности машин, ограждению опасных зон, органам управления и аварийному отключению — применяются как база для оценки безопасности конструкции. Например, ГОСТ 12.2.062-81 на ограждения движущихся частей.

Строительные и пожарные нормы

• СП по планировке, пожарной безопасности, эвакуации и организации входных групп. Конкретные шифры зависят от типа объекта, но чаще всего всплывают СП 1.13130, СП 2.13130, СП 4.13130.
• Требования к путям эвакуации и дверям на эвакуационных выходах: ширина в свету не менее 0,8 м для дверей, для ворот на путях эвакуации — особые условия.
• Нормы по размещению ограждений на территории, чтобы не перекрывать доступ, подъезды и проезды. Здесь же регламентируется радиус разворота пожарной техники.

Для доступности и эксплуатации

• нормы доступности для маломобильных групп населения (СП 59.13330);
• правила эксплуатации зданий и сооружений;
• локальные регламенты собственника объекта;
• инструкции производителя оборудования.

Важно понимать: даже если изделие сертифицировано, это не снимает ответственности с проектировщика и монтажника. Соответствие оборудования и соответствие установленной системы — не одно и то же. Я не раз видел, как сертифицированный привод монтировали на самодельную створку без упоров, и при проверке отвечал именно монтажник.

Какие требования чаще всего проверяют на объекте

1. Безопасность людей

Это первый и самый критичный блок. Для автоматических ворот и дверей нужно исключить:

• защемление пальцев, рук, одежды;
• удар створки по человеку или автомобилю;
• сдвиг ворот при нахождении в зоне движения;
• открывание или закрывание без контроля;
• падение створки при обрыве крепежа или отказе узла;
• доступ к незащищённым механизмам.

На практике это решается:

• фотоэлементами (но помните: в снегопад их может залепить, поэтому дублируем кромками безопасности);
• кромками безопасности с контролем целостности цепи;
• ограничением усилия через муфту или электронную настройку привода;
• энкодером или контролем движения для обнаружения препятствия;
• механическими упорами, которые не дают створке выйти за пределы;
• защитными кожухами на зубчатых рейках и цепных передачах;
• правильной геометрией зоны хода — чтобы между створкой и столбом не оставалось зазора, куда может попасть рука.

2. Аварийное открывание и ручной режим

Любая система, которая может заблокировать выход людей или проезд спецтехники, должна иметь понятный аварийный сценарий. В Уфе, где отключения электричества зимой не редкость, это критично.

Проверяют:

• можно ли открыть ворота вручную без специального инструмента;
• есть ли доступ к разблокировке привода (не заварен ли лючок наглухо);
• не требуется ли для этого специальный инструмент, который в аварии никто не найдёт;
• сохраняется ли работоспособность при отключении питания — механизм должен расцепляться и позволять перемещать створку с усилием не более 250 Н;
• не создаёт ли ручной режим новых рисков — например, не падает ли стрела шлагбаума при расцеплении.

Для объектов с эвакуационными требованиями особенно важно, чтобы ворота не становились препятствием при пожаре или отключении электроснабжения. На складах часто ставят задвижки, которые можно открыть только изнутри — это прямое нарушение.

3. Электрика и питание

Типовые ошибки здесь встречаются чаще, чем кажется:

• питание проложено без защиты — кабель ПВС в земле без гофры или трубы;
• кабель повреждается в зоне движения — перетирается о направляющую или попадает под ролики;
• нет нормального заземления — часто «заземляются» на арматуру столба, что недопустимо;
• автоматы и УЗО подобраны «на глаз» — для привода с пусковым током 10 А ставят автомат на 6 А, получая ложные срабатывания;
• блок управления установлен в сыром месте — конденсат внутри зимой убивает плату за сезон;
• нет защиты от перенапряжения — в частном секторе Уфы скачки напряжения обычное дело, и без реле контроля фаз привод выгорает;
• привод питается от линии, не рассчитанной на пусковые токи — просадка напряжения при старте вызывает ошибки энкодера.

Практическое правило: автоматика должна проектироваться как полноценная часть электросистемы объекта, а не как «добавка к воротам». Отдельная линия с автоматом, УЗО на 30 мА, стабилизатор или реле напряжения — это минимум.

4. Пожарные и эвакуационные ограничения

Если ворота, двери или турникет находятся на путях эвакуации или в зоне, связанной с эвакуационным выходом, требования резко ужесточаются. Инспектор первым делом проверит:

• не перекрывает ли устройство эвакуационный путь — в открытом положении створка не должна сужать проход меньше нормы;
• допускается ли его установка в этой точке — например, на путях эвакуации из зрительных залов турникеты вообще запрещены;
• есть ли режим свободного прохода — при пожаре турникет должен разблокироваться автоматически или иметь механический «антипаник»;
• не мешает ли оно открыванию дверей по направлению эвакуации — дверь должна открываться наружу и не упираться в створку ворот;
• не блокируется ли путь при аварии — часто ворота открываются внутрь двора и при парковке машины их уже не открыть;
• согласована ли логика работы с системой пожарной автоматики — при сигнале «Пожар» ворота должны принудительно открыться и остаться в этом положении.

Для торговых, административных и общественных объектов это один из самых частых источников замечаний. В моей практике был случай, когда на паркинге бизнес-центра откатные ворота при пожаре открывались, но через 30 секунд автоматически закрывались по таймеру — пришлось перепрошивать контроллер.

5. Доступность для МГН

Если объект открыт для посетителей, нельзя игнорировать требования доступности. Автоматическая дверь или проходная группа должны быть удобны для человека с коляской, тростью, ограниченной подвижностью. Проверяют:

• ширину прохода — не менее 0,9 м в свету для дверей, для калиток лучше закладывать 1,0 м;
• высоту органов управления — кнопка вызова или считыватель должны быть на уровне 0,85–1,1 м от пола;
• усилие открытия в ручном режиме — не более 50 Н для дверей, для калиток с доводчиком регулируем;
• время удержания двери в открытом положении — не менее 5 секунд после прохода;
• наличие визуальной и тактильной маркировки — контрастные полосы на стеклянных дверях, тактильные указатели перед турникетом;
• безопасность стеклянных и прозрачных элементов — закалённое стекло или триплекс, чтобы при разрушении не было острых осколков.

Как проверить проект до монтажа

Ниже — рабочий алгоритм, который помогает избежать переделок. Я всегда прохожу по этим пунктам перед выездом на объект.

Пошаговая проверка

1. Определите тип объекта и режим доступа: частный, коммерческий, режимный.
2. Уточните, находится ли оборудование на пути эвакуации — запросите план эвакуации у заказчика.
3. Проверьте, кто будет пользоваться системой: персонал, посетители, жильцы, спецтехника. От этого зависит выбор датчиков и логики.
4. Сверьте схему с требованиями по ширине проезда и прохода: для пожарной техники нужен проезд не менее 3,5 м, для легковой — 2,5–3,0 м.
5. Определите опасные зоны движения створок, стрелы или полотна — отметьте на плане зоны защемления и удара.
6. Проверьте наличие аварийного открытия — где находится разблокировка, не перекрыта ли она.
7. Оцените электропитание, защиту и заземление — какой кабель, сечение, наличие УЗО.
8. Уточните, нужна ли интеграция с пожарной сигнализацией и СКУД — если да, то какие протоколы и релейные выходы.
9. Проверьте документацию на оборудование — сертификаты, декларации, инструкции.
10. Зафиксируйте все согласованные решения до начала работ — протоколом или письмом, чтобы потом не было претензий.

Чек-лист для монтажника

• есть паспорт и инструкция на изделие;
• понятна схема подключения — все клеммы подписаны;
• предусмотрена защита от защемления — фотоэлементы и/или кромки;
• есть фотоэлементы или эквивалентная защита — проверена их соосность;
• проверен ход створки или стрелы — нет заеданий, перекосов;
• установлен упор и ограничение хода — механический упор в крайних положениях;
• есть доступ к ручной разблокировке — ключ или рукоятка не спрятаны за обшивкой;
• кабель защищён от механических повреждений — в гофре, металлорукаве или кабель-канале;
• проверена работа при отключении питания — ручное открывание без рывков;
• выполнена маркировка и предупреждающие знаки — таблички «Осторожно! Автоматические ворота»;
• оформлен акт испытаний или проверки — с подписями заказчика.

В условиях Уфы отдельно проверяю фундамент под откатные ворота: глубина заложения должна быть ниже глубины промерзания (1,8–2,0 м), иначе весной столб поведёт, и створка перестанет попадать в уловители. Для распашных ворот — усиленные петли с запасом под снеговую нагрузку, особенно если створка выше двух метров.

Типовые ошибки, которые приводят к проблемам

Ошибка 1. Установка автоматики без анализа сценария использования

Например, ворота отлично работают на частной территории, но на складском объекте их логика уже не подходит: проезд идёт интенсивно, есть спецтехника, нужен быстрый отклик и аварийная разблокировка. Я сталкивался с тем, что бытовой привод с интенсивностью 30 циклов в день ставили на выезд с автобазы, где за смену проходило 200 машин — через месяц сгорел двигатель.

Ошибка 2. Игнорирование пожарных требований

Самая опасная ситуация — когда ворота или турникет фактически блокируют выход, хотя формально объект «закрыт и под охраной». Часто на складах ставят распашные ворота с засовом, который можно открыть только снаружи навесным замком. При пожаре это гарантированная гибель людей. Даже если есть калитка рядом, она может быть завалена товаром.

Ошибка 3. Слабая электрика

Питание «от ближайшей розетки», отсутствие УЗО, открытая прокладка кабеля и дешёвый блок управления часто становятся причиной сбоев уже в первый сезон. В Уфе не раз видел, как кабель в земле прокладывали без гильзы, и весной его перерубало льдом. Или блок управления в металлическом ящике без подогрева — конденсат, коррозия контактов, отказ.

Ошибка 4. Неправильная зона срабатывания датчиков

Фотоэлементы установлены слишком низко, слишком высоко или с мёртвой зоной. В итоге автоматика то не срабатывает, то постоянно уходит в ошибку. Типичный пример: фотоэлементы на высоте 20 см от земли — легковой автомобиль с высоким клиренсом их не перекрывает, ворота начинают закрываться под машину. Или наоборот, луч проходит над капотом низкой машины. Оптимальная высота — 400–600 мм, с дублированием на другой высоте при интенсивном движении.

Ошибка 5. Отсутствие регламента обслуживания

Даже хорошая система без периодической проверки превращается в источник рисков. Износ роликов, ослабление крепежа, загрязнение датчиков и люфт в механике — обычная причина отказов. На откатных воротах раз в полгода нужно чистить и смазывать направляющую, проверять затяжку болтов на рейке, тестировать концевые выключатели. Если этого не делать, через пару лет створка начинает «спотыкаться», а привод работает с перегрузкой.

Какую документацию нужно хранить

Для объекта лучше сразу собрать комплект, который пригодится при проверке, обслуживании и спорах. По опыту, инспекторы в первую очередь спрашивают паспорта и акты.

Минимальный пакет документов

• паспорт оборудования;
• инструкция по монтажу и эксплуатации;
• схема подключения (электрическая принципиальная);
• сертификаты или декларации соответствия (ТР ТС);
• исполнительная схема — фактическое расположение с привязками;
• акты монтажа и пусконаладки;
• протокол проверки безопасности (измерение усилий, срабатывание защит);
• журнал обслуживания;
• инструкция для персонала объекта — как пользоваться, как разблокировать.

Если система сложная, дополнительно полезны:

• схема интеграции с СКУД;
• логика работы при пожаре (алгоритм);
• описание аварийных сценариев;
• перечень запасных частей и расходников.

Таблица: что учитывать по разным типам оборудования

Практика для проектировщика: на что смотреть в первую очередь

Если нужно быстро понять, «пройдёт» ли решение, начинайте с пяти вопросов:

• Не станет ли система препятствием для эвакуации?
• Не травмирует ли она пользователя при штатной работе?
• Можно ли открыть её вручную при аварии?
• Есть ли корректное электропитание и защита?
• Есть ли у оборудования документы, подтверждающие соответствие?

Если хотя бы на один вопрос нет уверенного ответа, проект требует доработки. Я всегда советую проектировщикам выезжать на объект лично: на плане может быть красиво, а в реальности столб мешает открыванию, или кабель придётся тянуть через асфальт.

Практика для монтажника: как не допустить переделок

Рабочие правила

• не ставьте оборудование «по месту», если не согласована схема — потом окажется, что створка перекрывает пожарный гидрант;
• не сокращайте зону защиты ради экономии — один фотоэлемент дешевле, чем лечение травмы;
• не выводите кабели в местах, где их будет перетирать подвижная часть — используйте кабельные каналы и гибкие вводы;
• не запускайте объект без теста аварийных сценариев — отключите питание и проверьте ручное открывание, имитируйте пожар;
• не сдавайте систему без инструкции для пользователя — покажите, где разблокировка и как ей пользоваться;
• фиксируйте замечания письменно, если решение заказчика ухудшает безопасность — это снимает ответственность с вас.

Когда нужна отдельная экспертиза или согласование

Дополнительная проверка нужна, если:

• объект относится к массовому пребыванию людей (торговый центр, кинотеатр, стадион);
• система стоит на эвакуационном пути — требуется расчёт времени эвакуации;
• используется нестандартная конструкция — например, ворота нестандартной геометрии или самодельный привод;
• автоматика интегрируется с пожарной сигнализацией — нужно подтверждение совместимости протоколов;
• объект режимный или промышленный — могут действовать ведомственные нормы;
• есть требования по антитеррористической защищённости — усиленные конструкции, защита от тарана;
• оборудование импортное и неочевиден его статус по документам — может потребоваться сертификация по ТР ТС.

В таких случаях лучше заранее сверить не только каталог производителя, но и проектные решения с действующими нормами и локальными требованиями объекта. Я в подобных ситуациях привлекаю специалистов по пожарной безопасности или экспертов по доступной среде.

Вывод

Нормативные требования к ограждениям и автоматике в России нельзя свести к одному документу. На практике всегда нужно смотреть на тип объекта, сценарий использования, пожарные ограничения, электробезопасность и аварийные режимы. Если подходить к теме как инженер, а не как продавец оборудования, то проверка начинается не с выбора модели, а с ответа на три вопроса: где стоит система, кого она защищает и что произойдёт при отказе. Именно этот подход помогает сделать объект безопасным, рабочим и без проблем пройти эксплуатацию. А опыт Уфы показывает: закладывайте запас по климату, грунтам и человеческому фактору — и система прослужит десятилетия.

FAQ

Какие нормы обязательны для автоматических ворот в России?

Обычно учитывают технические регламенты на безопасность машин (ТР ТС 010/2011), низковольтное оборудование (ТР ТС 004/2011) и электромагнитную совместимость (ТР ТС 020/2011), а также строительные и пожарные требования для конкретного объекта. Конкретный перечень зависит от места установки: ворота в частном доме и на складе регулируются по-разному.

Нужны ли фотоэлементы на автоматических воротах?

В большинстве практических случаев да, если есть риск контакта человека или автомобиля с движущейся створкой. Но точный набор защитных устройств зависит от конструкции и сценария работы. Например, на откатных воротах с нижней кромкой безопасности и ограничением усилия фотоэлементы могут быть не единственным средством защиты, но я всегда рекомендую их ставить — это недорогая страховка.

Можно ли ставить шлагбаум на пути эвакуации?

Только если проектом и нормами для конкретного объекта это допускается, и при этом предусмотрен безопасный режим, исключающий блокировку выхода в аварии. Обычно это означает автоматическое открывание при сигнале пожарной тревоги и возможность ручного подъёма стрелы без ключа.

Что важнее: паспорт изделия или проект?

Оба документа важны. Паспорт подтверждает характеристики оборудования, а проект показывает, как система вписана в объект и соответствует ли она требованиям безопасности. На проверке инспектор спросит и то, и другое. Если проект сделан «на коленке», даже сертифицированное оборудование не спасёт от предписания.

Нужно ли обслуживать автоматику после монтажа?

Да. Регулярная проверка крепежа, датчиков, привода, электрики и аварийных режимов — обязательная часть нормальной эксплуатации. Без этого даже качественная система через пару лет начнёт сбоить. В договоре на монтаж я всегда прописываю регламент ТО: для интенсивного использования — раз в квартал, для частного — раз в полгода.
