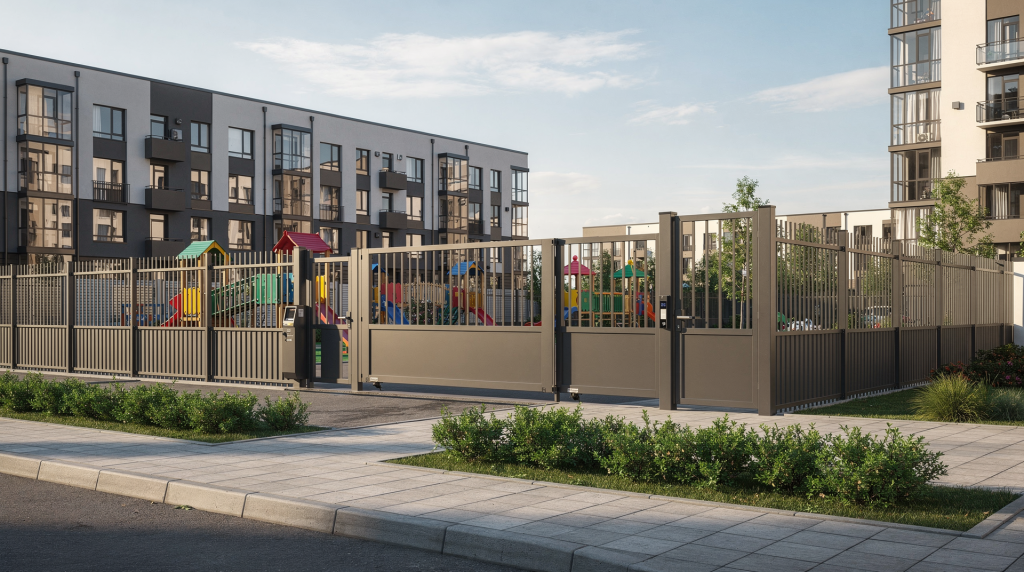

Как спроектировать комплексную систему ограждений для жилого комплекса

Когда заказчик говорит «нам нужен забор и ворота», опытный инженер сразу понимает: речь пойдёт о десятке взаимосвязанных систем. Периметральное ограждение, въездные группы, калитки, шлагбаумы, СКУД, видеонаблюдение, освещение, а в ряде проектов ещё и автоматические двери с турникетами — всё это должно работать как единый механизм. Сделаешь правильно — территория живёт без конфликтов, жители довольны, эксплуатация не тратит нервы. Ошибёшься на стадии проекта — потом перекладываешь фундаменты, режешь асфальт под забытые кабели и в аврале переписываешь логику доступа. Ниже — системный подход, выработанный на реальных объектах, от эскиза до сдачи.

Что такое комплексная система ограждений и зачем она нужна

Под комплексной системой я понимаю не набор разрозненных устройств, а цельный контур безопасности и управления доступом по всему периметру жилого комплекса. В него обычно входят:

• периметральное ограждение;
• въездные ворота;
• шлагбаумы;
• калитки для пешеходов;
• домофония и СКУД;
• видеонаблюдение;
• освещение периметра;
• пост охраны;
• элементы аварийного и сервисного доступа;
• турникеты или автоматические двери — если есть общие входные зоны, паркинг, стилобат или внутренние проходы.

Задача такого проекта — не просто закрыть территорию, а сделать перемещение людей и транспорта предсказуемым. Житель должен заходить и заезжать без лишних действий, служба эксплуатации — управлять правами, не бегая к каждому шлагбауму с ключом, а экстренные службы — попадать на объект без задержек. Если этого нет, начинаются стихийные парковки, подпорченные газоны и постоянные жалобы.

С чего начинается проектирование

Первое, что я всегда говорю: не начинайте с выбора модели привода или дизайна калитки. Сначала нужно понять, как объект будет жить. Без этого любое оборудование окажется не на своём месте.

Исходные данные, которые нужно собрать

• Границы участка и кадастровая схема.
• Генплан жилого комплекса.
• Количество корпусов, очередей строительства и очерёдность ввода.
• Количество въездов и выездов.
• Расчётное число жителей, машин, гостей, курьеров, спецтранспорта.
• Схема движения транспорта внутри двора.
• Схема пешеходных потоков.
• Требования застройщика, управляющей компании и службы безопасности.
• Ограничения по архитектуре, благоустройству и инженерным сетям.
• Климатические условия региона: снег, ветер, обледенение, перепады температур.

Для Уфы и схожих по климату городов последний пункт — не формальность. У нас морозы под -35°C, обильные снегопады, весеннее пучение грунта и ветра, которые легко превращают неправильно закреплённую стрелу шлагбаума в парус. Если это не заложить в проект, первая же зима выявит слабые места.

На что смотреть в первую очередь

• Где будут основные и резервные въезды.
• Как заезжает пожарная техника.
• Есть ли место для очереди автомобилей перед шлагбаумом.
• Как пешеходы попадают во двор без пересечения с транспортом.
• Где расположить точки доступа для курьеров, клининга и аварийных служб.
• Где можно безопасно разместить оборудование и шкафы управления.

По опыту, уже на этом этапе часто всплывает конфликт: архитектор хочет красивую аллею, а по факту там будет единственный проезд для пожарной машины. Или место под шкаф автоматики отдают под клумбу. Такие вещи лучше обсуждать до выезда на площадку.

Этап 1. Анализ рисков и сценариев эксплуатации

Хороший проект начинается не с чертежа, а с перечня сценариев. Я всегда прошу заказчика и УК вместе проговорить, кто, когда и как будет пользоваться каждым проходом и проездом.

Основные сценарии

• Житель заезжает на личном автомобиле.
• Житель проходит пешком с ключом, картой или через приложение.
• Курьер кратковременно проходит на территорию.
• Скорая, пожарные или аварийная служба въезжают без задержки.
• Подрядчик выполняет работы в рабочее время.
• Управляющая компания получает сервисный доступ к оборудованию.
• Система работает при отключении электричества.

Типовые ошибки на этом этапе

• Проектируют только «обычный день» и забывают про аварийный сценарий.
• Не закладывают гостевой доступ.
• Не учитывают, что зимой сугробы съедают полезную ширину проезда.
• Не предусматривают место для ожидания у ворот.
• Делают один узкий въезд на крупный ЖК без резервной схемы.

Особенно критично последнее. На одном объекте в Уфе из-за единственного въезда с узким шлагбаумом в час пик скапливалась пробка на дорогу общего пользования — пришлось экстренно добавлять второй выезд с отдельной полосой.

Этап 2. Определение состава системы

Состав комплекса зависит от класса объекта, плотности застройки и модели управления территорией. Ниже — база, которую я рекомендую для большинства ЖК, и расширенный набор для сложных проектов.

Базовый состав для большинства ЖК

Что добавляют в сложных проектах

• распознавание номеров;
• переговорные устройства;
• болларды;
• противотаранные решения;
• турникеты в общественных зонах;
• автоматические двери в подъездах или стилобате;
• интеграцию с диспетчеризацией и BMS;
• датчики положения створок и шлагбаумов;
• удалённый мониторинг через сеть.

На практике часто сталкиваюсь с тем, что застройщик хочет «всё и сразу», но забывает про обслуживание. Например, болларды требуют регулярной очистки от грязи и реагентов, иначе механизм заклинит. Это нужно честно обсуждать до закупки.

Этап 3. Логика движения и зонирование территории

Одна из главных ошибок в проектах ЖК — отсутствие понятной логики перемещения людей и машин. Если не разделить потоки, система будет неудобной и опасной.

Территорию нужно разделить на зоны

• внешний периметр;
• въездная зона;
• внутренняя дворовая территория;
• пешеходные маршруты;
• сервисные маршруты;
• зона экстренного доступа;
• парковочная зона;
• зона мусоровывоза и хозяйственного транспорта.

Что нужно разделить физически

• пешеходов и автомобили;
• жителей и гостей;
• постоянный доступ и временный доступ;
• приватную территорию и общественные проходы;
• сервисный транспорт и обычный трафик.

Практический совет

Если пешеход может попасть на территорию через автомобильный въезд, это почти всегда плохой признак. Для ЖК лучше сразу закладывать отдельные калитки, короткие маршруты до подъездов и понятные точки доступа без риска для людей. На одном объекте мы специально вынесли калитку на 15 метров в сторону от ворот, чтобы жители не шли под стрелой шлагбаума — это снизило количество конфликтных ситуаций до нуля.

Этап 4. Выбор типа ограждения

Ограждение выбирают не только по внешнему виду. Важны прочность, долговечность, ремонтопригодность и соответствие архитектуре.

Основные варианты

На что обратить внимание

• высота ограждения;
• тип фундамента;
• устойчивость к снеговым заносам;
• коррозионная стойкость;
• возможность обслуживания без демонтажа больших участков;
• совместимость с воротами, калитками и кабельными вводами.

В уфимских условиях я всегда рекомендую усиленный фундамент под стойки: пучинистые грунты весной могут вытолкнуть столб на 5–7 см, и секция пойдёт винтом. Также важно предусмотреть зазор снизу не менее 150 мм — иначе зимой ограждение превратится в снегозадерживающий барьер, а после оттепели наледь деформирует нижнюю кромку.

Этап 5. Проектирование въездных групп

Въездная группа — это узел, где обычно возникают все типовые проблемы: нехватка места, наложение потоков, удары транспортом, ошибки в электрике, замерзание привода.

Что должно быть в правильной въездной зоне

• достаточная ширина проезда;
• место для маневра;
• зона ожидания до шлагбаума;
• защита оборудования от наезда;
• удобный доступ к обслуживанию;
• дренаж и водоотвод;
• освещение;
• кабельные каналы и резервные линии.

Ворота или шлагбаум

Иногда ставят и то и другое, но это не всегда нужно. Выбор зависит от задачи.

• Ворота подходят, если нужно физически закрыть въезд, например ночью или при повышенных требованиях безопасности.
• Шлагбаум удобен там, где важна высокая пропускная способность и быстрый режим работы.
• Комбинация «ворота + шлагбаум» оправдана, если есть основной режим и резервный режим ограничения доступа.

Ошибка, которую часто допускают

Ставят шлагбаум вплотную к проезду без места для ожидания. В результате автомобиль перекрывает въезд, создаёт затор и повышает риск повреждения стрелы. Я всегда закладываю карман глубиной не менее 6 метров перед шлагбаумом, а для интенсивных выездов — отдельную полосу накопителя. В Уфе зимой этот карман должен очищаться от снега в первую очередь, иначе машины встают прямо на проезжей части.

Этап 6. СКУД и сценарии доступа

Система контроля и управления доступом — это мозг всей схемы. Без неё ограждение превращается в набор отдельных устройств.

Какие способы доступа используют

• RFID-карты или брелоки;
• мобильное приложение;
• ввод номера автомобиля;
• распознавание госномера;
• PIN-код;
• домофонный вызов;
• временные пропуска для гостей и подрядчиков.

Что важно предусмотреть

• разные уровни доступа для жителей, охраны, УК и подрядчиков;
• быстрый отзыв прав доступа;
• журнал событий;
• работу при обрыве связи;
• резервное открытие;
• сценарий при пожарной тревоге;
• связку с видеонаблюдением.

Практическая рекомендация

Для жилого комплекса лучше проектировать СКУД не как «локальную систему на одной калитке», а как общую логику на весь объект. Тогда не придётся потом отдельно согласовывать каждый проход и каждый шлагбаум. На одном из проектов мы внедрили единый контроллер с облачным управлением — это позволило УК за пару минут выдать временный доступ курьерской службе на все калитки разом, без программирования каждого замка.

Этап 7. Видеонаблюдение и освещение

Камеры нужны не для галочки. Если они не читают номера, лица и события, пользы от них немного.

Где камеры обязательны

• на въезде и выезде;
• у калиток;
• у ворот;
• на зоне шлагбаума;
• в местах пересечения потоков;
• у контейнерных площадок;
• у технических и сервисных проходов.

Качество картинки важнее количества камер

Лучше меньше камер, но с правильными углами и нормальным освещением, чем много устройств с «мёртвыми зонами». При выборе камер для уличных условий в Уфе я всегда проверяю рабочий диапазон температур и наличие обогрева корпуса — без этого при -30°С изображение может пропасть именно тогда, когда оно нужнее всего.

Освещение должно решать три задачи

• обеспечивать безопасность;
• помогать камерам;
• не слепить жильцов и водителей.

Если свет бьёт в объектив камеры или создаёт сильные тени, нормального контроля не получится. На въездной группе я рекомендую асимметричные светильники, направленные в сторону от камеры, и обязательно проверять сцену ночью до финальной заливки фундаментов.

Этап 8. Электропитание, связь и резервирование

Даже самая хорошая механика не спасёт, если неправильно спроектировано питание.

Что нужно заложить

• отдельные линии питания на ключевые узлы;
• защиту от перенапряжений;
• резервное питание для критичных элементов;
• качественное заземление;
• устойчивую связь между устройствами;
• доступ для обслуживания без вскрытия отделки и мощения.

Что особенно важно в России

• зимой оборудование должно запускаться при низких температурах;
• шкафы управления должны иметь подходящее климатическое исполнение;
• кабели и соединения должны выдерживать влажность, перепады температуры и механические нагрузки;
• при пучинистых грунтах трассы и закладные нужно проектировать особенно аккуратно.

В Уфе я всегда закладываю в шкафы автоматики греющий кабель с терморегулятором — это спасает от конденсата и отказа электроники после резких перепадов температуры. И обязательно проверяю сечение кабеля с запасом по длине: на больших периметрах падение напряжения может оказаться критичным для приводов.

Этап 9. Нормативные и организационные вопросы

Проект жилого комплекса нельзя делать только «по удобству». Нужно учитывать градостроительные, пожарные, санитарные и эксплуатационные требования.

Что проверяют на практике

• возможность проезда пожарной техники;
• доступ экстренных служб;
• отсутствие блокировки эвакуационных путей;
• соответствие ширины проходов и проездов;
• удобство для маломобильных групп населения;
• согласованность с генеральным планом и благоустройством.

Ключевой принцип

Если ограждение мешает аварийному доступу или эвакуации, такой проект нужно перерабатывать. Безопасность здесь важнее визуальной замкнутости территории. Я не раз сталкивался с ситуацией, когда красивые ворота с электроприводом не имели механической расцепителя для ручного открытия — пожарный инспектор такое не пропустит.

Этап 10. Как собрать проект без переделок: пошаговый алгоритм

Пошаговый план

1. Собрать исходные данные по участку и эксплуатации.
2. Разделить территорию на транспортные и пешеходные зоны.
3. Определить точки доступа для жителей, гостей, подрядчиков и служб.
4. Выбрать тип ограждения и въездных элементов.
5. Рассчитать пропускную способность и режим работы.
6. Продумать СКУД и сценарии аварийного открытия.
7. Разместить камеры, свет и шкафы управления.
8. Проверить питание, резервирование и кабельные трассы.
9. Согласовать решения с архитектором, УК и эксплуатацией.
10. Подготовить комплект рабочей документации.

Что должно быть в комплекте документов

• план периметра;
• схемы въездных групп;
• спецификация оборудования;
• кабельные трассы;
• схема питания;
• логика доступа;
• ведомость материалов;
• пояснительная записка;
• перечень сценариев аварийной работы.

Чек-лист перед выпуском проекта

• Все въезды и выезды учтены.
• Есть отдельный пешеходный доступ.
• Проезд для спецтехники не заблокирован.
• На въезде есть место для ожидания.
• Шлагбаумы не мешают манёвру.
• Ворота и калитки открываются в нужную сторону.
• Есть аварийное открытие.
• Учтены снег, вода, лёд и ветер.
• Камеры видят ключевые зоны.
• Освещение не создаёт слепящих зон.
• Кабельные линии имеют запас и защиту.
• Есть сценарий обслуживания без остановки всей системы.
• Все элементы увязаны в единую логику.

Типовые ошибки при проектировании

1. Проектируют только «красивую картинку»

Ограждение выглядит аккуратно, но в реальности неудобно обслуживается и быстро повреждается. Например, глухие секции без усиления ребром жёсткости через год идут волной от ветра.

2. Не закладывают эксплуатацию зимой

После первой зимы начинаются проблемы со стрелами, приводами, наледью и дверными доводчиками. В Уфе я всегда проверяю, чтобы в проекте был предусмотрен обогрев замков калиток и дренаж перед воротами — иначе вода замёрзнет и створку не открыть.

3. Делают слишком сложный доступ

Если житель не понимает, как пройти или заехать, будут постоянные жалобы и обходные схемы. Простая RFID-карта надёжнее многоступенчатого приложения, которое тормозит на морозе.

4. Экономят на резервировании

Когда отключается питание или связь, объект остаётся без управляемого доступа. Минимальный набор — аккумулятор в шкафу СКУД и механическая расцепитель на приводе ворот.

5. Не связывают оборудование в единую систему

Шлагбаум, камеры и домофония работают отдельно, а не как один комплекс. Потом охрана вручную сопоставляет время открытия с записью видео — это не работа, а мучение.

Таблица: как выбрать конфигурацию под тип ЖК

Как проверить, что проект получился удачным

Хороший признак — когда на проект можно посмотреть глазами трёх людей:

• жителя;
• монтажника;
• эксплуатационщика.

Если житель легко понимает, как пройти и заехать, монтажник видит понятную схему установки, а эксплуатация может обслуживать систему без постоянных остановок — проект сделан правильно.

Критерии качества

• минимальное число конфликтов между потоками;
• понятная логика доступа;
• доступность обслуживания;
• устойчивость к погоде;
• резерв на аварийные режимы;
• отсутствие лишней сложности;
• совместимость с будущим расширением.

Вывод

Комплексная система ограждений для жилого комплекса — это инженерная задача, а не просто выбор забора и шлагбаума. Хороший проект строится на анализе потоков, сценариев доступа, условий эксплуатации и нормативных ограничений. Чем раньше в работу включаются инженер, архитектор, эксплуатация и служба безопасности, тем меньше переделок и тем выше реальная надёжность объекта.

Если проектировать систему по шагам — от логики движения до резервного питания и аварийного доступа — жилой комплекс получится не только закрытым, но и удобным, безопасным и живучим в эксплуатации.

FAQ

Что важнее в проекте: ограждение или система доступа?

Они работают только вместе. Ограждение без нормального доступа неудобно, а доступ без физического периметра не даёт нужного уровня контроля. На моей практике были случаи, когда ставили дорогую СКУД, но забор можно было просто обойти — толку от такой автоматизации ноль.

Нужны ли ворота, если есть шлагбаум?

Не всегда. Если задача — регулировать поток, достаточно шлагбаума. Если нужна физическая преграда или ночной режим закрытия, ворота полезны. Важно только, чтобы ворота не создавали задержек в пиковые часы — для этого можно использовать быстродействующие модели с частотным приводом.

Можно ли проектировать один въезд на большой ЖК?

Можно, но это рискованно. Нужно отдельно оценивать пропускную способность, аварийные сценарии и резервный доступ. В Уфе я всегда настаиваю на двух независимых въездах для комплексов больше 500 квартир — иначе любая авария или ДТП парализует весь двор.

Какой самый частый просчёт?

Отсутствие продуманной логики пешеходного доступа и резервирования при отключении питания. Почти на каждом втором объекте после сдачи приходится добавлять калитку или аккумуляторный шкаф, потому что изначально про это забыли.

Что обязательно учитывать для России?

Снег, наледь, мороз, пучение грунта, ветровую нагрузку, а также устойчивость оборудования к работе в уличных условиях. Если в спецификации привода указан диапазон до -20°С, а у вас бывает -35°С, ждите сюрпризов. Лучше брать с запасом и предусматривать локальный обогрев критичных узлов.
