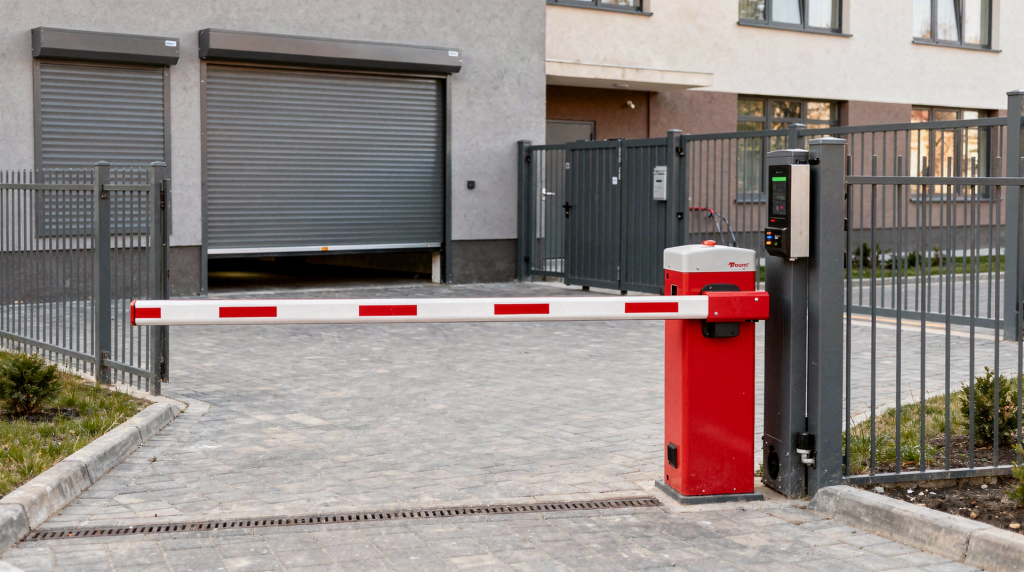

Интеграция шлагбаума с рольставнями и воротами на одном объекте

Когда на одном объекте встречаются шлагбаум, ворота и рольставни — это почти всегда означает, что перед нами не три отдельные задачи, а одна общая. И если с самого начала не продумать, как они будут взаимодействовать, объект неизбежно скатывается в хаос: сигналы конфликтуют, автоматика срабатывает вразнобой, а персонал начинает обходить систему вручную. За годы монтажа в Уфе я не раз переделывал такие объекты — и почти всегда корень проблемы лежал не в железе, а в отсутствии единой логики. Давайте разберём, как выстроить интеграцию так, чтобы всё работало предсказуемо и без сюрпризов.

Когда вообще нужна интеграция

Связывать шлагбаум с воротами и рольставнями имеет смысл там, где несколько уровней доступа работают на одной территории. Типичная картина: шлагбаум ограничивает въезд на общую территорию, ворота отделяют внутреннюю зону — двор, рампу, сервисный проезд или склад, а рольставни закрывают кассовую зону, витрину, окно выдачи, складской проем или техническое помещение. По отдельности каждое устройство выполняет свою задачу, но как только мы начинаем рассматривать их вместе, появляются сценарии, которые без интеграции не реализовать.

Чаще всего интеграция нужна в таких ситуациях:

• автомобиль подъезжает к шлагбауму, затем по сигналу доступа открываются ворота — и это должно происходить без дополнительных действий водителя;
• при въезде сотрудника нужно не только открыть ворота, но и снять блокировку рольставни в зоне выдачи — иначе грузчик просто не попадёт внутрь;
• при постановке объекта под охрану все исполнительные устройства должны перейти в закрытое состояние — и охрана должна видеть подтверждение, что всё действительно закрыто;
• доступ в здание и на территорию должен зависеть от одной системы СКУД, а не от трёх отдельных пультов, которые лежат у администратора на столе.

Главная цель такой схемы — не просто «чтобы всё открывалось», а чтобы устройства не мешали друг другу и работали по понятной логике. Я не раз сталкивался с ситуацией, когда заказчик просил «сделать, чтобы всё открывалось с одной кнопки», а через месяц мы возвращались и переделывали — потому что шлагбаум открывался, а ворота ещё не отработали, и машина упиралась в закрытую створку. Интеграция — это в первую очередь про последовательность и безопасность.

Что нужно понять до проектирования

Перед монтажом важно определить, кто и чем управляет. Ошибка на этом этапе потом приводит к переделке автоматики, прокладке лишних кабелей и конфликтам в логике. Я обычно сажусь с заказчиком и прохожу по всем точкам доступа — буквально пешком, от въезда до последней двери. Это помогает увидеть реальные маршруты, а не абстрактную схему на плане.

Базовые вопросы проектирования

• Кто является главным устройством управления: СКУД, пультовая автоматика, реле времени, контроллер объекта? От этого зависит, куда будут стекаться все сигналы и кто принимает окончательное решение.
• Какие устройства должны открываться одновременно, а какие последовательно? Например, шлагбаум и ворота почти никогда не должны стартовать в один момент — это создаёт пиковые нагрузки и путаницу в логике.
• Нужен ли общий сценарий «открыть всё» и «закрыть всё»? Для пожарной автоматики — обязательно, для повседневной работы — смотря по объекту.
• Есть ли приоритет безопасности: например, шлагбаум не должен открываться, пока ворота не подтвердили готовность? На складах с интенсивным движением это критично.
• Как объект будет работать при отключении питания? Если нет резервирования, нужно хотя бы предусмотреть ручную разблокировку всех устройств.
• Нужна ли интеграция с пожарной сигнализацией, охраной, домофонией или диспетчеризацией? Если да — это сразу влияет на выбор контроллера и кабельной разводки.

Если эти вопросы не закрыты до начала работ, схема почти всегда получается неудобной или нестабильной. Проверено многократно: лучше потратить час на обсуждение до монтажа, чем два дня на переделку после.

Типовая архитектура системы

На практике чаще всего встречаются три уровня построения. Какой выбрать — зависит от масштаба объекта, бюджета и требований к безопасности. Расскажу о каждом с точки зрения реального применения.

1. Независимые устройства с общим сигналом

Самый простой вариант: шлагбаум, ворота и рольставни работают автономно, но получают один и тот же управляющий импульс от внешнего реле или контроллера. Мы так делали на небольших парковках, где нет разделения зон и поток машин минимальный.

Подходит, если:

• нет сложной логики — все устройства просто открываются по одной команде;
• открытие устройств не обязано происходить строго по очереди — например, шлагбаум и ворота находятся в прямой видимости и между ними нет препятствий;
• объект небольшой — один-два въезда, минимум персонала;
• допустимо ручное управление и локальные пульты — когда администратор может вручную подкорректировать ситуацию.

Минус: мало гибкости, сложнее отладить последовательность. Если на объекте появляется хотя бы одно дополнительное условие — например, рольставня должна открываться только после закрытия ворот — эта схема уже не работает.

2. Центральный контроллер

Здесь все исполнительные механизмы подчиняются одной логике: контроллер получает событие от СКУД, кнопки, датчика, GSM-модуля или диспетчеризации и уже сам решает, что и в каком порядке включать. Это мой любимый вариант для средних объектов — он даёт достаточно гибкости без лишнего усложнения.

Подходит для:

• складов — где есть зоны отгрузки и приёмки с разными режимами доступа;
• КПП — где важно фиксировать каждое событие и управлять потоком;
• промышленных объектов — с несколькими цехами и разными уровнями допуска;
• объектов с несколькими зонами доступа — когда территория разделена на сектора;
• схем, где важна последовательность действий — например, сначала шлагбаум, потом ворота, потом рольставня.

Плюс: удобно управлять сценарием. Минус: нужно грамотно собрать интерфейсы и защиту от ошибок. Если контроллер зависнет — вся система встанет, поэтому резервирование и ручной обход обязательны.

3. Интеграция через СКУД и релейные модули

Это самый профессиональный и самый распространенный вариант на объектах среднего и крупного масштаба. Система контроля доступа определяет права, а промежуточные релейные модули выдают команды на автоматику. Мы так собирали несколько логистических центров в Уфе — и эта архитектура показала себя наиболее надёжной.

Плюсы:

• единая логика доступа — все права хранятся в одном месте, не нужно программировать каждое устройство отдельно;
• учет событий — всегда видно, кто, когда и через какую зону проходил;
• гибкая настройка прав пользователей — можно раздать доступ по времени, дням недели, маршрутам;
• проще масштабировать объект — добавить новую точку доступа можно без перестройки всей системы.

Минус: возрастают требования к кабельной части, резервированию и согласованию входов/выходов. Здесь уже не обойтись без грамотного проекта и чёткой маркировки — иначе через полгода никто не разберётся, какой провод за что отвечает.

Как правильно выстроить логику работы

Интеграция должна начинаться не с проводов, а с сценариев. Я всегда прошу заказчика описать типовой день объекта: кто приезжает, в какое время, через какие точки проходит, что открывается, что закрывается. Из этого описания потом рождается таблица сценариев — и только после неё мы идём к щитку.

Основные сценарии

Правильная последовательность

Частая ошибка — одновременно подать команды на шлагбаум и ворота. Для человека это кажется удобным, но для автоматики не всегда безопасно. На практике лучше выстроить такую логику:

1. Система подтверждает право доступа — карта, брелок, номер, код.
2. Открывается шлагбаум — и только после того, как он полностью отработал, идёт следующий шаг.
3. После подтверждения прохода или проезда запускаются ворота — здесь важно получить сигнал от концевого выключателя шлагбаума или от датчика проезда.
4. Рольставни открываются только тогда, когда действительно нужен доступ в помещение — не превентивно, а по факту подхода сотрудника.
5. После завершения проезда всё закрывается в обратной последовательности — сначала рольставни, потом ворота, потом шлагбаум.

Такой подход снижает риск «затыка» на объекте, когда одна система уже открылась, а вторая еще не готова. Я не раз видел, как на складе ворота начинали открываться, а шлагбаум ещё не закончил цикл — в итоге машина стояла и ждала, а за ней скапливалась очередь.

На что обращать внимание при выборе оборудования

Интеграция возможна не с любыми устройствами без доработок. Важно смотреть на интерфейсы управления — и делать это до закупки, а не когда коробки уже распакованы на объекте. В Уфе я не раз сталкивался с ситуацией, когда привезли красивый итальянский привод, а у него нет сухого контакта для внешнего управления — и всё, схема встала.

Что должно быть у автоматики

• сухой контакт управления — самый надёжный способ интеграции, не зависит от напряжения и полярности;
• вход «открыть/закрыть» или пошаговое управление — в идеале оба варианта, чтобы можно было выбрать подходящий режим;
• сигналы концевых положений — без них контроллер не поймёт, отработало устройство или нет;
• выход «авария» или «ошибка» — чтобы система могла отреагировать на нештатную ситуацию;
• возможность подключения фотоэлементов, датчиков и систем безопасности — это база, без которой объект не примет ни один нормальный инженер по безопасности;
• поддержка внешних реле, контроллеров и модулей — если привод работает только со своим пультом, интеграция превращается в костыль.

Что желательно проверить заранее

• совместимость напряжений — 12В, 24В, 220В; если на объекте смешанное питание, нужны промежуточные реле;
• время реакции на команду — некоторые приводы думают полсекунды, другие две секунды, и это нужно учитывать в задержках;
• допустимую длительность управляющего импульса — где-то нужен короткий импульс, где-то длительный сигнал, и если перепутать, логика сломается;
• логику при пропадании питания — что произойдёт при восстановлении: останется ли привод в том же состоянии или перейдёт в закрытое;
• режим ручного разблокирования — должен быть доступен без разбора корпуса и специального инструмента;
• наличие блокировок между командами «открыть» и «закрыть» — если привод может одновременно отрабатывать обе команды, это прямой путь к поломке.

Если шлагбаум управляется импульсом, а ворота требуют длительного сигнала или отдельного режима, это надо учитывать в схеме. Иначе система будет работать нестабильно — сегодня открылось, завтра нет, а послезавтра привод ушёл в ошибку.

Кабельная часть и подключение

Именно на этапе подключения чаще всего всплывают скрытые проблемы. Их лучше предусмотреть до прокладки трасс — потом перекладывать кабель в мороз по замёрзшей земле удовольствие ниже среднего. В уфимском климате это особенно актуально: перепады температур и влажность быстро добивают некачественные соединения.

Практические правила

• силовые и сигнальные линии разводить отдельно — никаких «в одной гофре всё равно ничего не будет», наводки от силового кабеля могут давать ложные срабатывания;
• для линий управления использовать кабель с запасом по жилам — минимум две резервные жилы на каждую линию, это сэкономит кучу времени при доработках;
• оставлять резервные жилы на будущие доработки — объект живёт, через год может понадобиться дополнительный датчик или сигнал;
• маркировать все кабели сразу на обоих концах — бирки, термоусадка с номером, что угодно, лишь бы через полгода было понятно, где что;
• предусматривать доступ к клеммам и модулю управления — не замуровывать распаячные коробки за гипсокартоном без лючка;
• не собирать критичную логику на случайных скрутках и «временных перемычках» — временное становится постоянным, и потом это выливается в загадочные глюки.

Что часто забывают

• общий «минус» для совместимых цепей — если устройства питаются от разных источников, без общего минуса сигналы управления могут не проходить;
• гальваническую развязку между разными устройствами — особенно когда на объекте смешанное питание 12В и 220В;
• защиту от наводок при длинных трассах — экранированный кабель и правильное заземление экрана;
• защиту входов от ошибочного подключения — диоды, предохранители, ограничительные резисторы;
• отдельный канал на аварийное открытие — не зависящий от основного контроллера, с питанием от резервной линии;
• контроль состояния на случай обрыва линии — если кабель повредили, система должна это увидеть и выдать ошибку, а не молча ждать команду.

Если на объекте длинные кабельные линии, лучше заранее заложить промежуточные шкафы или точки коммутации. Это сильно упрощает обслуживание — не нужно бегать через всю территорию, чтобы прозвонить одну жилу.

Логика безопасности: что нельзя делать

Интегрированная система удобна ровно до тех пор, пока не нарушена безопасность. В связке «шлагбаум + ворота + рольставни» критично не допустить опасных сценариев. Я всегда говорю монтажникам: если есть сомнение между удобством и безопасностью — выбирайте безопасность. Переделывать потом всё равно придётся, но лучше без травм и повреждённого имущества.

Запрещенные или нежелательные решения

• открывать ворота без контроля состояния шлагбаума — если шлагбаум заклинило в открытом положении, а ворота уже поехали, машина может получить удар;
• запускать рольставни без проверки зоны под полотном — фотоэлементы или датчики края обязательны, особенно в зонах выдачи, где постоянно находятся люди;
• объединять аварийные и штатные сигналы в одну цепь — при пожаре система должна открыть всё независимо от состояния контроллера;
• игнорировать фотоэлементы и датчики препятствия — даже если заказчик говорит «у нас тут все свои, ничего не случится»;
• делать общий сценарий открытия без приоритетов — когда всё открывается одновременно, невозможно понять, какое устройство не отработало;
• отключать защитные функции ради «удобства пользователя» — например, отключать реверс при препятствии, чтобы ворота закрывались быстрее.

Что обязательно предусмотреть

• остановку или реверс при препятствии — это базовая функция безопасности, без неё объект не пройдёт приёмку;
• аварийное открытие в случае пожара по отдельному сценарию — с независимым питанием и контролем от пожарной сигнализации;
• ручной доступ при отказе электроники — ключ разблокировки должен быть у охраны, а не лежать в сейфе у директора;
• независимую блокировку при ошибке одного из устройств — если рольставня не открылась, это не должно блокировать весь объект;
• понятную индикацию состояния для персонала — светодиоды, лампы, табло, чтобы охрана видела, что происходит, без подключения ноутбука.

Если на объекте есть транспорт и люди, безопасность всегда важнее скорости открытия. Я не раз видел, как желание сделать «побыстрее» приводило к тому, что ворота начинали закрываться, а машина ещё не проехала. Последствия — от погнутой створки до серьёзного ремонта.

Как связать шлагбаум с воротами и рольставнями на практике

Ниже — типовой сценарий для объекта с въездом, внутренними воротами и рольставней на зоне выдачи. Это реальная схема, которую мы не раз собирали на складах и логистических центрах. Она не универсальна, но даёт понимание базовой логики.

Пошаговая схема

1. Пользователь проходит идентификацию через СКУД или пульт — карта, брелок, код, номер телефона.
2. Контроллер проверяет, разрешен ли доступ в текущий момент — время, день недели, статус объекта.
3. Если разрешение есть, шлагбаум получает команду на открытие — и контроллер ждёт сигнал от концевого выключателя.
4. После подтверждения проезда запускаются ворота — здесь можно использовать датчик проезда или задержку по времени.
5. Если маршрут проходит через помещение, открывается нужная рольставня — но только та, которая действительно нужна для этого маршрута.
6. После завершения операции устройства переходят в закрытый режим — в обратной последовательности, с контролем каждого этапа.
7. Система фиксирует событие и передает его в журнал — для последующего анализа и отчётности.

Почему важна задержка между командами

Шлагбаум и ворота не должны открываться «в один такт», если путь автомобиля или человека проходит по разным зонам. Задержка нужна для:

• исключения одновременного пуска мощных приводов — пиковая нагрузка может просадить питание и вызвать перезагрузку контроллера;
• снижения пиковых нагрузок — особенно если на объекте слабая сеть или длинные кабельные линии;
• сокращения ложных срабатываний — когда одно устройство ещё не закончило цикл, а второе уже получило команду;
• более предсказуемой логики для оператора — охрана видит, что происходит поэтапно, и может вовремя заметить нештатную ситуацию.

На практике задержка в 2–3 секунды между командами решает большинство проблем. Это не замедляет проезд критически, но даёт автоматике время отработать без конфликтов.

Типовые ошибки монтажа и настройки

На объектах чаще всего встречаются одни и те же проблемы. Я их вижу из года в год, независимо от марки оборудования и масштаба объекта. Вот основные — проверьте, нет ли их у вас.

Ошибка 1. Одинаковая логика для разных зон

Шлагбаум, ворота и рольставни имеют разные задачи. Если всем дать одну команду без учета сценария, система становится неудобной и небезопасной. Например, ночью при постановке на охрану рольставни должны закрыться сразу, а шлагбаум — остаться в дежурном режиме. Если всё закрывается одновременно, утром персонал не может зайти, потому что шлагбаум заблокирован.

Ошибка 2. Отсутствие приоритетов

Например, ворота пытаются закрыться, пока рольставня еще не поднята. Или шлагбаум открыт, а внутренние ворота заблокированы. Приоритеты нужно прописывать заранее — что главнее в каждой конкретной ситуации. Обычно приоритет такой: безопасность, потом пожарная логика, потом штатные сценарии.

Ошибка 3. Слабое питание и просадка напряжения

Если несколько приводов запускаются одновременно, блок питания может не выдержать. Итог — перезагрузка контроллера, остановка автоматики, ложные ошибки. В Уфе зимой это особенно критично: на морозе аккумуляторы теряют ёмкость, и просадка становится ещё заметнее. Всегда считайте суммарную мощность и закладывайте запас минимум 30%.

Ошибка 4. Нет контроля состояния

Команда «открыть» без обратной связи — это половина системы. Нужно понимать, что устройство реально отработало и достигло нужного положения. Без концевых выключателей или датчиков положения контроллер работает вслепую — и рано или поздно это приводит к аварии.

Ошибка 5. Смешение силовой и сигнальной части

Это приводит к помехам, особенно на длинных трассах. В результате автоматика начинает жить своей жизнью: то сама откроется, то не закроется, то выдаст ошибку без причины. Разносите силовые и сигнальные кабели минимум на 20–30 см, а при пересечении прокладывайте под прямым углом.

Чек-лист перед сдачей объекта

Перед запуском интегрированной системы полезно пройти короткую проверку. Я обычно распечатываю этот список и прохожу по каждому пункту — это занимает час, но экономит дни последующих переделок.

• Проверены все сценарии открытия и закрытия — штатные, аварийные, ручные.
• Подтверждена совместимость входов и выходов — напряжения, типы сигналов, полярность.
• Шлагбаум не получает команду в конфликтный момент — например, когда ворота ещё не закрыты.
• Ворота корректно отрабатывают после сигнала доступа — с контролем концевых положений.
• Рольставни не мешают работе других зон — их открытие не блокирует проезд и не создаёт опасных ситуаций.
• Фотоэлементы и датчики препятствия проверены — на всех устройствах, под разными углами и в разных условиях.
• Есть аварийный режим и ручное управление — и персонал знает, как ими пользоваться.
• Подписи на кабелях и клеммах читаемы — без них через месяц никто не вспомнит, что куда идёт.
• Контроллер сохраняет логи событий — и они доступны для просмотра без специального ПО.
• Объект работает стабильно при повторных циклах — минимум 10–15 циклов подряд без сбоев.

Когда нужна доработка проекта

Иногда интеграция упирается не в монтаж, а в ошибку на стадии проектирования. В таких случаях лучше не «дожимать» схему на месте, а пересмотреть решение. Я не раз переделывал объекты, где пытались натянуть старую схему на новые требования — и в итоге получалась каша из проводов и логики.

Поводы пересобрать проект

• объект растет и появляются новые зоны доступа — старая схема просто не рассчитана на расширение;
• нужно добавить СКУД, турникет или автоматические двери — это новые устройства со своей логикой, которые нужно вписать в общую систему;
• количество отказов и ложных срабатываний растет — значит, схема достигла своего предела надёжности;
• охрана и эксплуатация требуют разные сценарии — например, днём один режим, ночью другой, и они конфликтуют;
• заказчик просит централизованное управление и журналирование — а текущий контроллер этого не поддерживает;
• на объекте появились новые требования по пожарной безопасности или режиму работы — и старая схема им не соответствует.

Если схема уже на старте получилась слишком сложной, дальнейшее усложнение только усугубит проблему. Лучше честно признать, что проект нужно пересмотреть, и сделать это системно, а не латать дыры на ходу.

Практический вывод

Интеграция шлагбаума с рольставнями и воротами на одном объекте — это не просто объединение трех автоматик в одну цепь. Это проектирование общей логики доступа, безопасности и обслуживания. Чем яснее сценарии и понятнее интерфейсы устройств, тем стабильнее будет работать объект. За годы практики я убедился: самая надёжная система — та, которую можно объяснить за пять минут любому сотруднику охраны.

Хорошая система всегда отвечает на три вопроса:

• кто имеет доступ — и как он подтверждает своё право;
• что именно должно открыться — и в какой последовательности;
• в каком порядке это должно произойти — с какими задержками и проверками.

Если эти ответы зафиксированы до монтажа, интеграция получается предсказуемой, безопасной и удобной в эксплуатации. А если нет — готовьтесь к тому, что объект будет преподносить сюрпризы в самый неподходящий момент.

FAQ

Можно ли подключить шлагбаум, ворота и рольставни к одной кнопке?

Да, но только если схема это допускает и нет конфликтов по безопасности. На практике лучше использовать контроллер с раздельной логикой — одна кнопка может быть удобна, но она не учитывает нюансы каждого устройства. Я обычно делаю так: кнопка «открыть всё» работает только в присутствии оператора, а штатные сценарии идут через контроллер.

Что лучше: отдельные пульты или единая СКУД?

Для маленького объекта пульты могут быть допустимы — если зон доступа одна-две и персонала минимум. Для объекта с несколькими зонами удобнее и надежнее единая СКУД — она даёт учёт, разграничение прав и гибкость. Плюс один пульт на столе выглядит аккуратнее, чем три.

Нужно ли делать задержку между открытием шлагбаума и ворот?

Да, в большинстве случаев это полезно. Задержка уменьшает риск конфликтов и упрощает работу автоматики. Конкретное время зависит от скорости привода и расстояния между устройствами — обычно 2–5 секунд достаточно. Проверяется опытным путём на объекте.

Можно ли объединить аварийное открытие всех устройств?

Можно, но только через отдельный безопасный сценарий с учетом требований пожарной и эксплуатационной логики. Аварийное открытие должно идти в обход основного контроллера, с независимым питанием и контролем. И обязательно с индикацией — чтобы было видно, что система перешла в аварийный режим.

Что чаще всего ломает интеграцию?

Ошибки в логике, слабое питание, плохая кабельная разводка и отсутствие обратной связи по состоянию устройств. Если добавить к этому уфимские морозы и перепады температур — получаем ещё и проблемы с контактами и аккумуляторами. Поэтому всегда закладывайте запас по питанию и делайте качественную коммутацию — это окупается сторицей.
