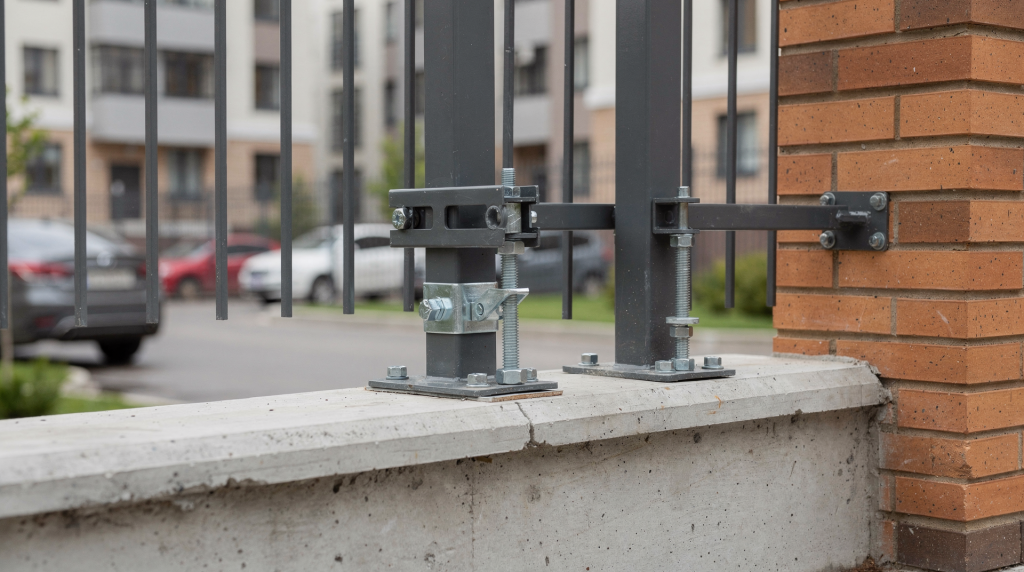

База знаний монтажника: стандартные узлы крепления для ограждений

Когда приезжаешь на объект через год после монтажа и видишь перекошенную секцию или болтающуюся стойку, в девяти случаях из десяти проблема не в металле и не в бетоне. Проблема в узле крепления. Именно здесь концентрируются все ошибки: неправильно выбранный крепёж, нарушенная геометрия, отсутствие защиты от коррозии или банальная недотяжка. И именно здесь решается, простоит ограждение пятнадцать лет или потребует ремонта после первой же зимы.

За годы монтажа в Уфе я перебрал десятки типовых узлов на разных объектах: от лёгких сетчатых ограждений вокруг парковок до тяжёлых панельных систем с автоматическими воротами. В этой статье разберу стандартные решения, которые реально работают, и покажу, где чаще всего ошибаются даже опытные монтажники. Материал прикладной — для тех, кто работает с секционными, панельными и сварными ограждениями, опорными стойками и закладными деталями.

Что такое узел крепления и почему он важнее, чем кажется

На первый взгляд узел крепления — это просто точка, где одна деталь соединяется с другой. Болт, пластина, сварной шов. Но если посмотреть на него как инженер, это зона концентрации напряжений. Через неё нагрузка от ограждения передаётся на стойку, от стойки — на фундамент, от фундамента — в грунт. И если на каком-то этапе передача нарушена, конструкция начинает работать неправильно.

Что конкретно зависит от качества узла:

• устойчивость к ветровой нагрузке — особенно критично для сплошных секций с высокой парусностью;
• поведение при морозном пучении и сезонных подвижках грунта — в уфимском климате это не теория, а реальность каждого апреля;
• отсутствие люфтов и вибраций, которые постепенно разбивают крепёж;
• срок службы метизов и защитного покрытия;
• безопасность людей и техники рядом с ограждением.

На практике узел крепления должен решать три задачи одновременно:

1. Передавать нагрузку — без деформации, без смещения, без накопления усталости металла.
2. Не разрушать основание — не выкрашивать бетон, не расшатывать закладную, не создавать точечных перегрузок.
3. Сохранять ремонтопригодность — чтобы через пять лет можно было заменить секцию или стойку без полной разборки конструкции.

Если хотя бы одна задача не выполнена, начинаются проблемы: стойку ведёт, панель проседает, крепёж «выламывает» из бетона, а ворота или калитка перестают нормально закрываться. Причём заметно это становится не сразу — иногда через полгода, иногда через два сезона.

Основные типы ограждений и логика их крепления

Прежде чем выбирать узел, нужно чётко понимать, с каким типом ограждения вы работаете. От этого зависит не только крепёж, но и вся логика распределения нагрузок. В российской практике чаще всего встречаются такие варианты:

Логика простая: чем выше парусность, нагрузка и требования к точности, тем жёстче должен быть узел. Нельзя на тяжёлую секцию ставить крепёж, рассчитанный на лёгкую сетку — это вопрос не экономии, а безопасности.

Стандартные узлы крепления для ограждений

1. Крепление стойки к бетону через закладную

Самый надёжный вариант для капитальных ограждений, проверенный на десятках объектов. Закладная деталь устанавливается в фундамент или бетонное основание ещё на этапе заливки, а стойка крепится к ней сваркой или болтовым соединением. Если геометрия закладной выдержана правильно, дальше монтаж идёт как по шаблону.

Когда применять:

• для высоких и тяжёлых ограждений, где ветровая нагрузка ощутимая;
• для участков с открытой местностью и сильными ветрами;
• для воротных стоек — здесь нагрузка не статическая, а циклическая;
• при необходимости высокой жёсткости всего каркаса.

Плюсы:

• высокая несущая способность — узел работает как единое целое с фундаментом;
• удобная выставка по уровню, если закладная смонтирована грамотно;
• меньше риск вырыва крепления по сравнению с анкерным монтажом.

Минусы:

• требует точной геометрии на этапе бетонирования — ошибку в 5 мм уже не исправить подгибом пластины;
• ошибки почти невозможно исправить без переделки фундамента.

Что проверять на объекте:

• глубину и вертикальность закладной — отклонение больше 2–3 мм на метр длины стойки уже критично;
• качество сварных швов — никаких пор, непроваров и наплывов;
• защиту металла в зоне бетона и над бетоном — именно здесь начинается коррозия, если покрытие нарушено;
• совпадение осей стойки и крепёжных отверстий — если отверстия приходится рассверливать на объекте, значит, где-то ошиблись в разметке.

2. Анкерное крепление стойки к существующему бетону

Ситуация, с которой сталкиваешься постоянно: фундамент уже залит, закладных нет, а ограждение ставить надо. В таких случаях выручает анкерное крепление — механическими или химическими анкерами. Стойка или опорная пластина крепится к бетону через просверленные отверстия.

Когда применять:

• при монтаже на существующие плиты и ленты;
• при реконструкции ограждений, когда старые стойки демонтированы, а основание осталось;
• когда нельзя вскрывать основание — например, на объекте уже уложено финишное покрытие.

Плюсы:

• быстрый монтаж — не нужно ждать заливки и набора прочности бетона;
• нет необходимости заливать закладную;
• удобно на реконструкциях, где важно сохранить существующее основание.

Минусы:

• критично качество бетона — в рыхлом или треснувшем основании анкер не держит;
• важна глубина анкеровки — ошибка в 10–15 мм снижает несущую способность в разы;
• ошибку в разметке исправить сложно — новое отверстие рядом со старым ослабляет бетон.

Типовые ошибки, которые я вижу на объектах:

• анкеры слишком близко к краю плиты — при затяжке бетон скалывается;
• отверстия просверлены в рыхлом бетоне без проверки основания;
• опорная пластина перетянута и деформирована — после этого узел уже не работает правильно;
• не очищено отверстие перед установкой химического анкера — пыль снижает адгезию, и анкер выходит как по маслу при первой нагрузке.

3. Болтовое соединение через фланец

Фланец — это плоская металлическая пластина с отверстиями, через которую стойка крепится к основанию или к сопрягаемой детали. Решение популярное в модульных системах, где важна разборность и возможность замены элементов без сварки.

Когда применять:

• для модульных систем, где ограждение собирается как конструктор;
• для ограждений с разборными узлами — например, на объектах с перспективой перепланировки;
• когда важна возможность замены элемента без сварки и демонтажа соседних секций.

Плюсы:

• разборность — можно снять стойку и заменить её без резки металла;
• удобство обслуживания — подтянуть болты проще, чем переваривать шов;
• понятная геометрия монтажа — отверстия задают положение, сложнее ошибиться.

Минусы:

• требует точного совпадения отверстий — если фланец «ведёт», болты встают с перекосом;
• болты нужно защищать от коррозии и самооткручивания — на вибрации обычная гайка без стопорения ослабевает за пару месяцев;
• при слабом основании возможен люфт — фланец начинает «дышать», и крепёж постепенно разбивает отверстия.

Практический совет:
Если узел работает на вибрацию или динамику — например, рядом с воротами или на ветреном участке — используйте стопорение резьбы, гроверы, контргайки или решения, предусмотренные производителем. Просто «затянуть посильнее» — не выход. Проверено: через полгода такой узел всё равно ослабнет, а деформированный крепёж придётся менять.

4. Крепление секций к стойкам через хомуты и скобы

Самый распространённый узел для сетчатых и панельных ограждений. Секция не приваривается намертво, а фиксируется через специальные крепёжные элементы. Это даёт скорость монтажа и возможность замены отдельных секций без серьёзного вмешательства.

Когда применять:

• 3D/2D панели — для них это штатное решение;
• секции из сетки — хомуты позволяют равномерно распределить натяжение;
• временные или сборные ограждения — где важна скорость и возможность демонтажа;
• объекты, где важна скорость монтажа без сварочных работ.

Плюсы:

• быстрый монтаж — не нужно тащить на объект сварочный аппарат;
• меньше сварки на объекте — меньше повреждений защитного покрытия;
• удобно заменять отдельные секции — открутил хомуты, снял панель, поставил новую.

Минусы:

• крепёж может ослабевать со временем, особенно при перепадах температур;
• при неправильном шаге крепления панель начинает «играть» — появляется вибрация и шум;
• дешёвый крепёж быстро ржавеет — через год-два хомут теряет прочность.

На что обратить внимание при монтаже:

• совпадение шага крепления с рекомендациями производителя — обычно это 3–4 точки на секцию, не меньше;
• отсутствие перекоса панели — проверяйте диагонали перед финальной затяжкой;
• равномерная затяжка всех точек — если один хомут перетянут, а второй ослаблен, панель поведёт;
• наличие антикоррозионного покрытия на всём крепеже — цинк или нержавейка, другого не дано.

5. Сварное крепление секции к стойке

Этот вариант по-прежнему широко применяется, особенно на простых и недорогих объектах. Секция приваривается к стойке наглухо — жёстко, надёжно, но с рядом оговорок.

Когда применять:

• на стационарных металлических ограждениях, где не планируется демонтаж;
• при изготовлении на месте — когда секции нарезаются и подгоняются по факту;
• в узлах, где разборность не требуется и важна максимальная жёсткость.

Плюсы:

• высокая жёсткость — секция и стойка работают как одно целое;
• минимальный люфт — нет болтов, которые могут ослабнуть;
• простота исполнения при наличии опыта — сварщик с нормальным аппаратом делает такой узел за минуты.

Минусы:

• сварка повреждает защитное покрытие — цинк выгорает, краска обугливается;
• повышается риск коррозии — именно в месте шва начинается разрушение;
• демонтаж сложнее — чтобы снять секцию, придётся резать металл.

Важно:
После сварки узел нужно обязательно зачистить от шлака и окалины, обработать антикоррозионным составом и восстановить защитный слой. Если этого не сделать, через год-два в месте шва появится ржавчина, которая пойдёт дальше по металлу. Я не раз видел, как хорошее ограждение начинало разрушаться именно со сварных точек, потому что монтажники поленились их обработать.

6. Крепление прожилин и поперечин

Прожилины — это горизонтальные элементы, которые связывают стойки и формируют жёсткость ограждения. Без них секции работают сами по себе, и вся конструкция теряет устойчивость. Узел крепления прожилины должен не просто удерживать элемент, а не допускать его проворота, прогиба и смещения.

Способы крепления:

• сварка — жёстко, но с теми же проблемами по коррозии;
• болтовое соединение через уголок или пластину — удобно для сборных конструкций;
• хомутовое крепление — быстрый монтаж, но требует контроля затяжки;
• скрытый крепёж через внутреннюю вставку — эстетично, но сложнее в монтаже.

Типовая ошибка:
Прожилина закреплена только с одной стороны и работает как рычаг. Через сезон в этом месте появляется люфт, прожилина начинает проворачиваться, и вся секция теряет геометрию. Крепить нужно с двух сторон, равномерно распределяя нагрузку.

7. Крепление калиток и воротных створок

Это отдельная группа узлов, потому что здесь нагрузки выше, чем у обычной секции. Ворота и калитка постоянно испытывают динамику: открывание, захлопывание, удар, ветровое давление. Если обычная секция стоит неподвижно годами, то створка ворот может открываться десятки раз в день, и каждый цикл нагружает узел.

Основные элементы:

• петли — верхняя и нижняя, должны быть строго в одной оси;
• ответные пластины — распределяют нагрузку от петель на стойку;
• усиленные стойки — обычная стойка под створку не подходит, нужен запас по жёсткости;
• упоры — ограничивают ход створки и не дают ей бить по раме;
• замковые планки — фиксируют створку в закрытом положении;
• ограничители хода — особенно важны при автоматике, чтобы не перегружать привод.

Что важно:

• петли должны стоять строго в одной оси — отклонение в пару миллиметров даёт перекос створки;
• стойка под створку должна иметь запас по жёсткости — я обычно рекомендую сечение на 20–30% больше, чем для рядовых стоек;
• основание не должно проседать — даже небольшая просадка опоры под воротами приводит к заеданию створки;
• подвижные элементы нужно проверять на отсутствие заеданий — створка должна ходить плавно, без рывков и усилий.

Если ворота «тянет» вверх или вниз при открывании, проблема почти всегда в ошибке крепления, а не в петлях как таковых. Либо ось нарушена, либо стойка наклонена, либо основание просело.

Как выбрать стандартный узел под задачу

Ниже — практическая схема выбора, которой я пользуюсь сам при проектировании. Она не догма, но помогает быстро сориентироваться на объекте.

Простой принцип:
Если узел несёт динамику или большой рычаг, делайте его жёстче и надёжнее; если нужна разборность и обслуживание, выбирайте болтовые решения. Не пытайтесь сэкономить на крепеже воротной стойки — это тот случай, когда запас прочности должен быть с гарантией.

На что влияет материал крепежа

Крепёж для ограждений работает на улице круглый год: дождь, снег, мороз, оттепель, снова мороз. В уфимском климате перепады температур особенно ощутимы — от минус тридцати зимой до плюс тридцати летом. Метизы должны выдерживать не только нагрузку, но и среду.

Оцинкованный крепёж

Подходит для большинства стандартных объектов. Хороший компромисс между ценой и ресурсом. Но важно смотреть на качество цинкования: тонкий слой облезает за пару лет, особенно в местах затяжки, где покрытие повреждается ключом.

Нержавеющий крепёж

Используется там, где важна повышенная коррозионная стойкость:

• влажные зоны — рядом с водоёмами, в низинах, где скапливается вода;
• агрессивная среда — промышленные объекты, дороги с реагентами;
• объекты с высокими требованиями к долговечности — когда ограждение должно стоять 20+ лет без замены крепежа.

Окрашенный или декоративный крепёж

Нужен, когда важен внешний вид, но требует аккуратной эксплуатации и контроля покрытия. Любая царапина при монтаже — и в этом месте начинается коррозия.

Практический нюанс:
Смешивать разные металлы без понимания последствий нельзя. Гальваническая пара — например, нержавеющий болт в оцинкованной пластине — может ускорить коррозию, особенно во влажной среде. Если применяются разные материалы, узел нужно продумывать заранее: либо разделять их диэлектрическими прокладками, либо подбирать совместимые пары.

Типовые ошибки монтажников

Вот ошибки, которые чаще всего приводят к переделке. Список составлен по реальным выездам на объекты:

• не выдержан уровень стоек — отклонение по вертикали даёт перекос всей секции;
• стойка поставлена без проверки диагоналей — ряд уходит винтом;
• анкера затянуты в слабом бетоне — при нагрузке вырываются с куском основания;
• сварка выполнена без защиты от коррозии — через год шов ржавеет и теряет прочность;
• крепёж перетянут и деформировал пластину — фланец идёт волной, болты работают на излом;
• не учтён шаг крепления панели — секция провисает или вибрирует;
• петли ворот установлены с нарушением оси — створка перекашивается и заедает;
• не оставлен технологический зазор — при температурном расширении металл упирается и деформируется;
• упор или ограничитель хода отсутствует — створка бьёт по раме, расшатывая крепёж;
• узел не проверен после первичной нагрузки — смонтировали и ушли, не открыв ворота несколько раз.

Часть этих проблем видна сразу, часть проявляется через несколько недель или после первой зимы. Поэтому визуального осмотра мало — нужна проверка под нагрузкой, о которой поговорим дальше.

Пошаговая проверка узла крепления на объекте

Эту последовательность я выработал для себя и своих бригад. Она не отнимает много времени, но позволяет отловить большинство ошибок до сдачи объекта.

До монтажа

1. Проверьте основание: бетон, закладные, геометрию. Если фундамент кривой, дальше всё пойдёт криво.
2. Сверьте проектные оси и расстояния. Отклонение в разметке на 10 мм на первом столбе даёт 100 мм на десятом.
3. Убедитесь, что крепёж соответствует типу узла. Не ставьте анкера там, где нужна закладная, и наоборот.
4. Проверьте антикоррозионное покрытие. Если крепёж уже ржавый в коробке, на объекте он долго не проживёт.

Во время монтажа

1. Выставьте стойки по вертикали. Уровень — ваш главный инструмент на этом этапе.
2. Проверьте диагонали и линейность ряда. Шнурка или лазерный нивелир — не роскошь, а необходимость.
3. Выполните первичную фиксацию без финальной затяжки. Дайте конструкции «улечься».
4. Соберите соседние элементы и только потом затяните крепёж. Если затянуть сразу, соседняя секция может не встать.
5. При сварке защитите зону соединения — уберите краску и цинк только в месте шва, не больше.

После монтажа

1. Пройдитесь по всем точкам крепления. Каждый болт, каждый хомут, каждый сварной шов.
2. Проверьте отсутствие люфта. Попробуйте покачать секцию рукой — любое движение должно насторожить.
3. Откройте и закройте подвижные элементы несколько раз. Ворота и калитка должны ходить плавно, без рывков.
4. Осмотрите узлы на наличие деформации. Перетянутый фланец или погнутая пластина — повод для замены.
5. Убедитесь, что крепёж не выступает в опасных местах — там, где могут проходить люди или техника.

Мини-чек-лист для монтажника

• Основание выдерживает расчётную нагрузку.
• Узел выбран под конкретный тип ограждения.
• Стойка выставлена по уровню.
• Крепёж соответствует материалу и среде.
• Есть защита от коррозии.
• Нет перекоса секции или створки.
• Все резьбовые соединения затянуты равномерно.
• Подвижные узлы работают без закусывания.
• После монтажа выполнена контрольная проверка.

Когда стандартного узла недостаточно

Иногда типовой узел не подходит, и это нужно понимать до начала монтажа. Ситуации, когда стандартное решение не сработает:

• ограждение высокое и имеет большую парусность — например, сплошные секции выше двух метров на открытой местности;
• грунт слабый или пучинистый — в Уфе это глинистые почвы, которые гуляют при замерзании и оттаивании;
• объект находится на уклоне — нагрузка распределяется неравномерно, и стандартные узлы работают с перекосом;
• есть вибрация от транспорта или техники — например, ограждение вдоль дороги или рядом с производственным цехом;
• требуется высокая антивандальная стойкость — крепёж должен выдерживать не только погоду, но и механическое воздействие;
• в конструкцию встроены автоматика, СКУД или дополнительные элементы — привод, фотоэлементы, считыватели добавляют нагрузку и требования к жёсткости.

В таких случаях нужен не «усиленный болт», а пересмотр всей схемы крепления: от основания до последней скобы. Иногда это означает замену типового узла на индивидуально рассчитанный, с другими сечениями, другим крепежом и другой логикой передачи нагрузки.

Вывод

Стандартные узлы крепления — это основа надёжного ограждения. Ошибка в одном соединении способна испортить всю конструкцию, даже если материалы сами по себе хорошие. Поэтому монтажнику важно смотреть не только на элемент, но и на путь передачи нагрузки: от секции к стойке, от стойки к основанию, от основания к грунту.

Если вы выбираете узел осознанно, проверяете геометрию, учитываете нагрузку и защищаете соединение от коррозии, ограждение прослужит заметно дольше и не потребует лишних выездов на доработку. Это не теория — это практика, проверенная на десятках объектов в уфимском климате.

FAQ

Какой узел крепления считается самым надёжным?

Для капитальных ограждений чаще всего самым надёжным считается крепление через закладную деталь в бетоне. Узел работает как единое целое с фундаментом, и при правильном монтаже нагрузка распределяется равномерно. Но окончательный выбор зависит от основания, нагрузки и конструкции — на слабом грунте даже закладная не спасёт, если фундамент сделан с ошибками.

Можно ли крепить стойки только на анкера?

Можно, если основание качественное и рассчитано на такую нагрузку. Я обычно проверяю бетон визуально и простукиванием: если есть трещины, сколы или рыхлость, анкерное крепление применять рискованно. На слабом или треснувшем бетоне лучше рассмотреть вариант с закладной или усилением основания.

Что лучше для панельного ограждения: сварка или хомуты?

Для большинства панельных систем предпочтительнее хомуты и фирменные крепления. Они сохраняют разборность, не повреждают защитное покрытие и позволяют заменить секцию без резки металла. Сварка снижает разборность и требует восстановления защиты от коррозии — это лишние трудозатраты, которых можно избежать.

Почему после монтажа появляются люфты?

Чаще всего причина в слабой затяжке крепежа, ошибке в разметке, деформации пластины или в недостаточной жёсткости стойки. Бывает, что люфт проявляется не сразу, а после нескольких циклов нагрузки — например, когда воротами попользовались пару недель. Поэтому я всегда рекомендую проверять узлы под нагрузкой до сдачи объекта.

Нужно ли защищать сварной узел от коррозии?

Да, обязательно. Зона сварки почти всегда требует зачистки от шлака и окалины, обработки антикоррозионным составом и восстановления защитного покрытия. Если этого не сделать, коррозия начнётся именно в месте шва и пойдёт дальше по металлу. Это не дополнительная опция, а обязательный этап монтажа.

Что важнее: прочный крепёж или хорошее основание?

Оба фактора одинаково важны. Даже лучший крепёж не спасёт слабое основание — анкер вырвет из рыхлого бетона при первой серьёзной нагрузке. А хороший бетон не компенсирует ошибочный узел — если крепёж подобран неправильно, он разрушится или деформируется, и конструкция потеряет жёсткость. Работает только сочетание: качественное основание плюс правильно выбранный и смонтированный узел.
